Kugellager - Grundabmessungen

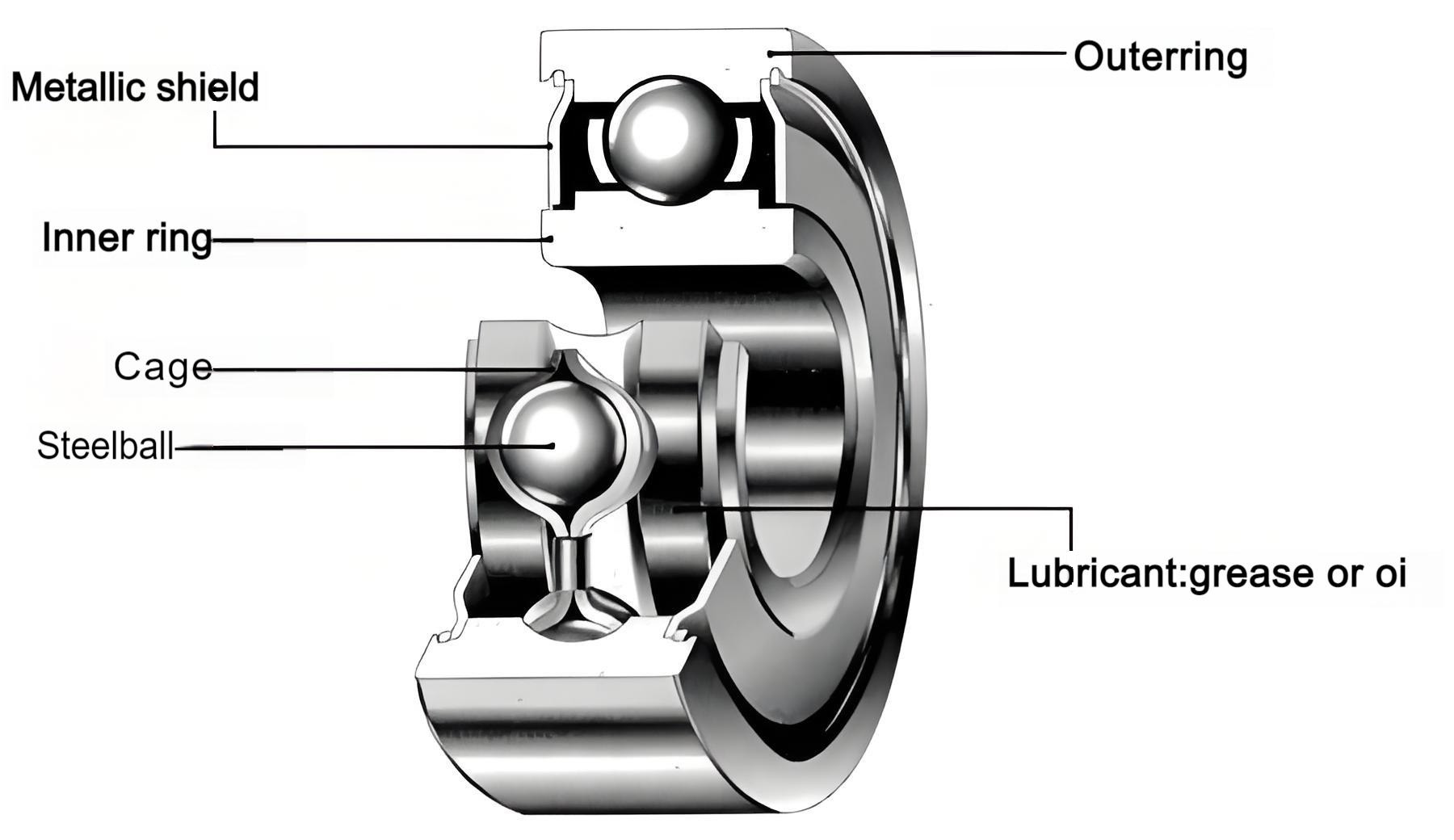

Einreihige Rillenkugellager mit durch einen Käfig getrennten Kugeln können Radiallasten, Axiallasten und Kippmomente aufnehmen.

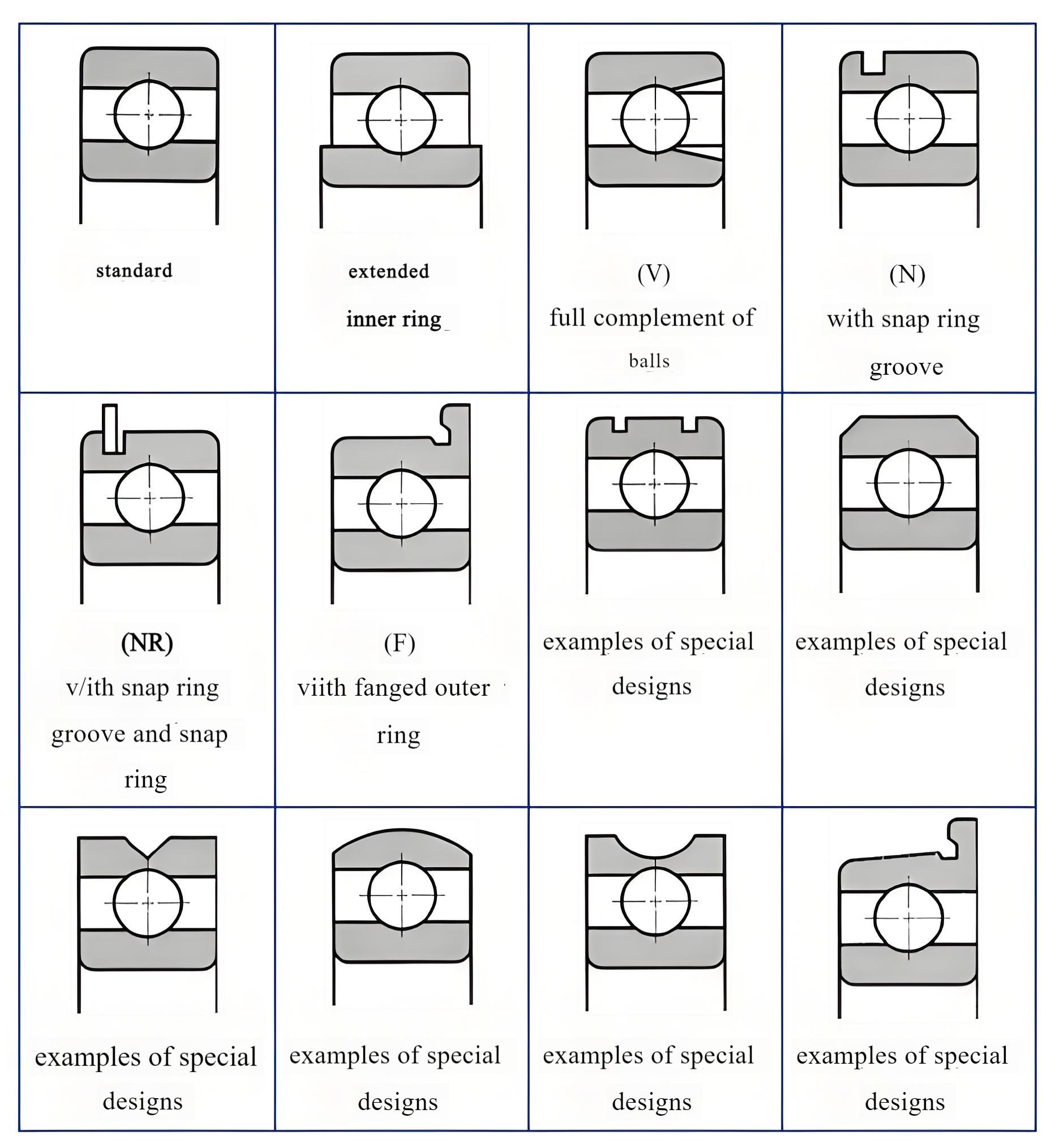

Ein vollrolliges V-Rillenlager kann nur Radiallasten und geringe Axiallasten aufnehmen.

Die maximal zulässigen Drehzahlen für Kugellager hängen hauptsächlich von der Lagerbauart und -größe, der Käfigart, der Lagerluft, der Art und Weise und der Art der Schmierung, der Fertigungsgenauigkeit, den Abdichtungsmethoden und den Belastungen ab.

Einreihige Rillenkugellager sind Präzisionsbauteile und zeichnen sich durch geringes Drehmoment und niedrige Geräuschpegel aus.

Wellen- und Gehäusesitze mit geringer Genauigkeit, Montagefehler und Wellendurchbiegung können zu einer Neigung zwischen Innen- und Außenring führen, obwohl die Lagerluft dies bis zu einem gewissen Grad zulässt.
Im Allgemeinen beträgt die maximal zulässige Neigung zwischen Innen- und Außenring ungefähr 1:300.

Wälzlager unter Last verformen sich elastisch am Kontaktpunkt zwischen dem Wälzkörper und dem Lagerring. Dies wird durch den Lagertyp, die Größe, die Form und die Last beeinflusst.

Das einreihige Rillenkugellager ist ein nicht-zerlegbares Lager.
Daher sollten Wellen und Gehäuse so konstruiert sein, dass eine Lagerinspektion und ein Austausch bei Bedarf möglich sind.

Verbesserte axiale Positionierung wird mit Lagern des Typs NR und F erreicht.
