Stickstoff-Gasdruckfeder

1666 Produkte

Grundlegend

CU4
CU4
Superkompakte Gasdruckfedern bieten extreme Kräfte bei minimalen Zylinderdurchmessern und hohen Hubfrequenzen.
• Kraft: 4.250 - 183.000 N (955 - 41.140 lbf)
• Zylinderdurchmesser: 25 - 150 mm (0,98 - 5,85 in)
• Hublänge: 6 - 65 mm (0,23 - 2,54 in)
CU4 SP
CU4 SP
Superkompakte Gasdruckfedern bieten extreme Kräfte bei minimalen Zylinderdurchmessern und hohen Hubfrequenzen. Ausgestattet mit einer Seitenanschlussplatte.
• Kraft: 10.600 - 183.000 N (2.400 - 41.140 lbf)
• Zylinderdurchmesser: 38-150 mm (1,5-5,91 in)
• Hublänge: 6-65 mm (0,24-2,56 in)
CU4 SPRM
CU4 SPRM
Superkompakte Gasdruckfedern, ausgestattet mit einem Seitenanschluss für den Einsatz in einem Schlauch-/Verbindungssystem.
• Kraft: 47.000 - 183.000 N (10.570 - 41.140 lbf)
• Zylinderdurchmesser: 75 - 150 mm (2,93 - 5,85 in)
• Hublänge: 10 - 65 mm (0,39 - 2,54 in)
CX
CX
Kompakte Xtreme CX Gasdruckfedern bieten extreme Kräfte und ermöglichen höhere Drücke und hohe Hubfrequenzen.
• Kraft: 5.100 - 19.200 N (1.150 - 4.320 lbf)
• Zylinderdurchmesser: 32 - 50 mm (1,25 - 1,95 in)
• Hublänge: 10 - 80 mm (0,39 - 3,12 in)
CX SP
CX SP
Kompakte Xtreme CX Gasdruckfedern bieten extreme Kräfte und ermöglichen höhere Drücke und hohe Hubfrequenzen. Ausgestattet mit einer Seitenanschlussplatte.
• Kraft: 5.100 - 19.200 N (1.150 - 4.320 lbf)
• Zylinderdurchmesser: 32 - 50 mm (1.25 - 1.95 in)
• Hublänge: 10 - 80 mm (0.39 - 3.12 in)

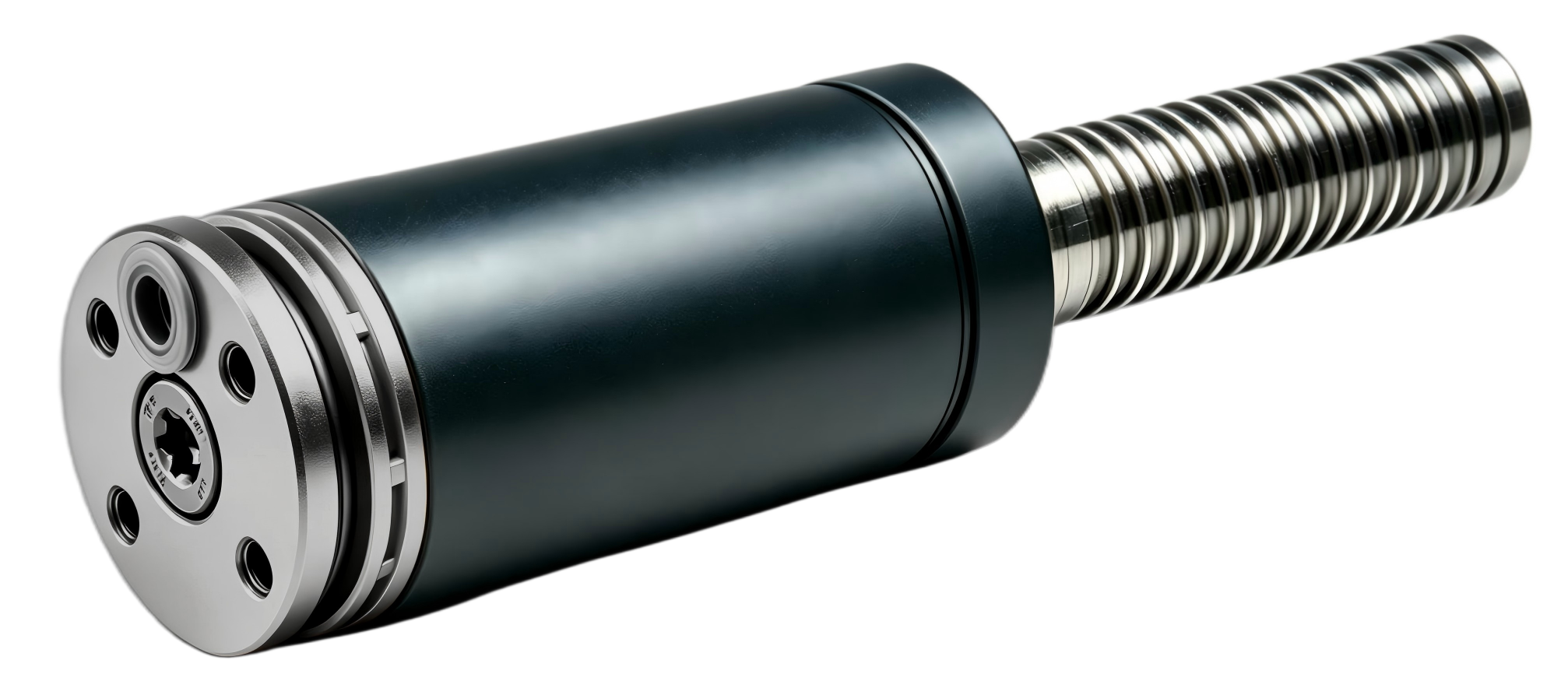

EP
EP
Auswerferstift mit abgerundeter Oberseite zum Anheben von Paneelen, voll einstellbare Kraft, austauschbar mit mechanischen Federstößeln.
• Kraft: 57 - 1.700 N (12.81 - 382 lbf)
• Zylinderdurchmesser: 16 - 24 mm (0.62 - 0.94 in)
• Hublänge: 10 - 125 mm (0.39 - 4.92 in)

Verbessert

eine
eine
Kurze Bauhöhe der TU-Serie mit Gewindebohrungen zur Basismontage und seitlichem Ladeanschluss für Schlauchsystemanschluss.
• Kraft: 4.700 - 15.000 N (1.055 - 3.375 lbf)
• Zylinderdurchmesser: 45 - 75 mm (1.77 - 2.95 in)
• Hublänge: 6 - 125 mm (0.24 - 4.92 in)
LCF
LCF
Innovative Gasdruckfedern mit geringer Kontaktkraft, 100% austauschbar mit ISO-Gasdruckfedern. Reduzieren Stoßbelastungen und Geräuschpegel.
• Kraft: 7.400 - 75.000 N (1.665 - 16.860 lbf)
• Zylinderdurchmesser: 50 - 150 mm (1.97 - 5.91 in)
• Hublänge: 12.7 - 300 mm (0.5 - 11.81 in)
M
M
Kleine, reparierbare Feder mit verschiedenen Kraftstufen, hohen Hüben pro Minute, mit oder ohne Zylinder mit Gewinde.
• Kraft: 500 - 2.000 N (110 - 450 lbf)
• Zylinderdurchmesser: 25 - 32 mm (0.98 - 1.26 in)
• Hublänge: 10 - 125 mm (0.39 - 4.92 in)
MT
MT
Formgastemperatur-Gasdruckfedern sind kompakte und leistungsstarke Gasdruckfedern mit Kolbenstangenabdichtung, die bis zu 120 °C eingesetzt werden können.
• Kraft: 420-9.200 N (95-2.068 lbf)
• Zylinderdurchmesser: 16-50 mm (0,63-1,97 in)
• Hublänge: 10-80 mm (0,39-3,15 in)
R
R
Kleine, stangengedichtete Feder, die eine hohe Kraft pro Fläche, verschiedene Kraftstufen und hohe Hubfrequenzen bietet.
• Kraft: 130-900 N (29-202 lbf)
• Zylinderdurchmesser: 12-19 mm (0,47-0,75 in)
• Hublänge: 7 - 125 mm (0,27 - 4,88 in)
SPC
SPC
Geschwindigkeitsregler reduzieren oder eliminieren das Springen des Blechhalters, das mit erhöhten Rückhubgeschwindigkeiten verbunden ist.
• Kraft: 7.400 - 50.000 N (1.665 - 11.250 lbf)
• Zylinderdurchmesser: 75-150 mm (2,93-5,85 in)
• Hublänge: 80 - 300 mm (3,12 - 11,7 in)

Kompakt

TI
TI
Zoll-Zylinder mit Gewinde, mit den gleichen Abmessungen wie TU.
• Kraft: 2.650 N (600 lbf)
• Zylinderdurchmesser: 38 mm (1,5 in)
• Hublänge: 12,7 mm (0,5 in)
TL
TL
Kurze Bauhöhe der TU-Version.
• Kraft: 7.400 - 75.000 N (1.660 - 16.860 lbf)
• Zylinderdurchmesser: 50 - 150 mm (1,97 - 5,91 in)
• Hublänge: 12,5 - 250 mm (0,49 - 9,84 in)
TM
TM
Metrischer Zylinder mit Gewinde, mit den gleichen Abmessungen wie TU.
• Kraft: 2.650 N (600 lbf)
• Zylinderdurchmesser: 38 mm (1,5 in)
• Hublänge: 12,7 - 125 mm (0,5 - 4,92 in)
TMS
TMS
Gewindebolzen, mit den gleichen Abmessungen wie TU.
• Kraft: 2.650 N (600 lbf)
• Zylinderdurchmesser: 38 mm (1,5 in)
• Hublänge: 12,7 - 100 mm (0,5 - 3,94 in)
TU
TU
Die ursprüngliche Standard-Gasfeder, die den ISO-Standard für Gasfedern sowie die Ford WDX- und GM-Gasfedern-Standards setzt.
• Kraft: 2.650 - 106.000 N (600 - 23.830 lbf)
• Zylinderdurchmesser: 38 - 195 mm (1,5 - 7,68 in)
• Hublänge: 10 - 300 mm (0,39 - 11,81 in)
TUR
TUR
Vollständig austauschbar mit TU. Entspricht dem Renault-Standard.
• Kraft: 106.000 N (23.830 lbf)
• Zylinderdurchmesser: 194,9 mm (7,67 in)
• Hublänge: 25 - 300 mm (0,98 - 11,81 in)

Miniatur

TUS
TUS
Optimiert für hohe Rücklaufgeschwindigkeit, 2 m/s, und vollständig austauschbar mit TU. Entspricht dem Renault-Standard.
• Kraft: 7.400 - 75.000 N (1.665 - 16.860 lbf)
• Zylinderdurchmesser: 50 - 150 mm (1,97 - 5,91 in)
• Hublänge: 25 - 300 mm (0,98 - 11,81 in)
TX
TX
Die Power Line Heavy Duty Serie. Gesamtlänge wie TU, Kraft wie X.
• Kraft: 7.400 - 200.000 N (1.665 - 44.960 lbf)
• Zylinderdurchmesser: 45 - 195 mm (1.76 - 7.61 in)
• Hublänge: 13 -300 mm (0.51 - 11.7 in)
X
X
Die weltweit kürzesten, stärksten und fortschrittlichsten, dichtungsbestückten Gasdruckfedern.
• Kraft: 1.700 - 200.000 N (382 - 45.000 lbf)
• Zylinderdurchmesser: 19 - 195 mm (0.74 - 7.61 in)
• Hublänge: 7 - 125 mm (0.27 - 4.88 in)
XF
XF
Die XF-Serie ergänzt unser Gasdruckfeder-Sortiment für den FCA Fiat-Chrysler Standard 075.90.60 und einen Teil des GM Standards 90.25.08.
• Kraft: 7.400 - 24.000 N (1.665 - 5.395 lbf)
• Zylinderdurchmesser: 45 - 75 mm (1.76 - 2.93 in)
• Hublänge: 10 - 125 mm (0.39 - 4.88 in)
XG
XG
Basierend auf der X-Serie mit den gleichen Eigenschaften, jedoch mit zusätzlicher Gesamtlänge, die einen größeren G1/8"-Füllanschluss und tiefere Bodengewinde bietet.
• Kraft: 3.600-66.300 N (810-14.905 lbf)
• Zylinderdurchmesser: 32-120 mm (1.26-4.72 in)
• Hublänge: 10-125 mm (0.39-4.92 in)
XMS
XMS
Kompakt und leistungsstark, Gewindebolzen, bis zu 125 mm Hub.
• Kraft: 9.200 N (2.068 lbf)
• Zylinderdurchmesser: 50,4 mm (1.98 in)
• Hublänge: 13 - 125 mm (0.51 - 4.92 in)

Was ist eine Stickstoff-Gasdruckfeder?

Eine Stickstoff-Gasdruckfeder ist eine Federart, die komprimiertes Stickstoffgas verwendet, um Kraft zu erzeugen. Im Gegensatz zu traditionellen mechanischen (Schrauben-)Federn basiert sie auf Hochdruckgas, das in einem Zylinder eingeschlossen ist, um eine gleichmäßige, starke und konstante Kraft bereitzustellen.



Eigenschaften einer Stickstoff-Gasdruckfeder

  • Hohe Kraftabgabe: Bietet eine viel höhere Kraft als herkömmliche Schraubenfedern gleicher Größe.
  • Konstanter Druck: Hält eine stabile und vorhersehbare Kraft über den gesamten Hub aufrecht.
  • Kompakte Bauweise: Liefert eine starke Leistung in einem kleinen, platzsparenden Zylinder.
  • Gleichmäßige, kontrollierte Bewegung: Die Gaskompression ermöglicht einen reibungslosen Betrieb mit minimalen Vibrationen.
  • Einstellbare Kraft (bei einigen Modellen): Der Druck kann oft an die spezifischen Anwendungsbedürfnisse angepasst werden.
  • Lange Lebensdauer: Weniger mechanische Verschleißpunkte führen zu einer längeren Haltbarkeit.
  • Hohe Wiederholgenauigkeit: Ideal für Stanzwerkzeuge und -formen, bei denen präzise Zyklen erforderlich sind.
  • Geringer Wartungsaufwand: Die gekapselte, in sich geschlossene Bauweise minimiert den Wartungsaufwand.
  • Sicherheitsmerkmale: Ausgestattet mit integrierten Sicherheitsmechanismen wie Überdruckschutz.



Wesentliche Vorteile von Stickstoff-Gasdruckfedern

  • Hohe Kraftabgabe: Liefert eine deutlich höhere Kraft als herkömmliche Schraubenfedern bei gleicher kompakter Größe.
  • Konstanter und stabiler Druck: Hält eine gleichmäßige Kraft über den gesamten Hub aufrecht, wodurch die Prozessgenauigkeit und Wiederholbarkeit verbessert werden.
  • Gleichmäßige Bewegung und geringe Vibration: Die Gaskompression gewährleistet einen kontrollierten, reibungslosen Betrieb mit minimalen Stößen.
  • Kompakte Bauweise: Bietet eine starke Leistung und spart gleichzeitig Platz in Werkzeugen und Industriemaschinen.
  • Einstellbare Kraft (bei vielen Modellen): Der Druck kann erhöht oder verringert werden, um spezifische Werkzeug- oder Anwendungsanforderungen zu erfüllen.
  • Lange Lebensdauer: Reduzierte Reibung und weniger mechanische Verschleißpunkte verlängern die Betriebsdauer.
  • Hohe Wiederholgenauigkeit: Ideal für Metallstanz- und Umformanwendungen, bei denen eine präzise, wiederholbare Kraft entscheidend ist.
  • Geringer Wartungsaufwand: Gekapselte, in sich geschlossene Einheiten erfordern im Laufe der Zeit nur minimale Wartung.
  • Integrierte Sicherheitsmerkmale: Umfasst Sicherheitsmechanismen wie Überdruckschutz für einen sicheren Betrieb.



Funktionsweise von Stickstoff-Gasdruckfedern

Im Inneren der Gasdruckfeder wird Stickstoffgas unter hohem Druck gespeichert. Wenn eine Last die Kolbenstange nach innen drückt:

  • Das Gas wird komprimiert
  • Der Druck steigt
  • Das Gas drückt zurück und erzeugt die Federkraft

Da die Gaskompression gleichmäßig und kontrollierbar ist, sorgen diese Federn für eine sehr stabile Bewegung.



Anwendungen von Stickstoff-Gasdruckfedern

  • Metallstanzen und Werkzeugbau: Wird verwendet, um eine konstante Kraft für Biege-, Stanz-, Umform- und Schneidvorgänge bereitzustellen.
  • Automobilherstellung: Häufig in Presswerkzeugen, Karosserieverformung und Präzisionsstanzen für Automobilteile.
  • Spritzguss: Hilft bei der Steuerung des Öffnens/Schließens der Form und liefert Kraft für Auswerfersysteme.
  • Industriemaschinen: Bietet eine hohe Kraftunterstützung in kompakten Räumen für verschiedene schwere Geräte.
  • Blechumformung: Gewährleistet einen stabilen Druck während der Umformvorgänge, um die Teilegenauigkeit zu verbessern.
  • Pressmaschinen: Unterstützt den Werkzeugausgleich und eine gleichmäßige Druckverteilung.
  • Automatisierung und Robotik: Wird für kontrollierte Bewegungen, Gegengewicht und Krafterzeugung verwendet.
  • Werkzeugbau für Luft- und Raumfahrt & Verteidigung: Ideal für Präzisionsfertigungsprozesse, die eine wiederholbare Kraft erfordern.
