Schweißmuttern
361 ProdukteSchweißmuttern
Rohr-Endschweißmuttern
LILY Bearing führt 361 Schweißmuttern aus Stahl und Edelstahl, mit Zoll- und metrischen Gewinden, in Sechskant-, Vierkant-, Fass- und Spezialformen zum Anschweißen an Bleche, Rohre und Strukturbauteile. Verwenden Sie die untenstehenden Filter oder die Vergleichstabelle, um nach Form, Basisstil oder Material einzugrenzen.
Schweißmutterntypen vergleichen
| Typ | Wie sie sich unterscheidet | Am besten geeignet für | Worauf zu achten ist | |
|---|---|---|---|---|
| Sechskant-Schweißmuttern | Ein sechseckiger Kragen wird auf flache oder unebene, unbeschichtete Stahloberflächen geschweißt | Allgemeine, dauerhafte Gewindebefestigungspunkte | Erfordert Punkt- oder Buckelschweißgeräte zur Installation | |
| Vierkant-Schweißmuttern | Mehr Schweißpunkte als eine Sechskant-Schweißmutter, für einen stärkeren Halt auf flachen Oberflächen | Nicht für unebene Oberflächen geeignet, im Gegensatz zu einer Sechskant-Schweißmutter | ||

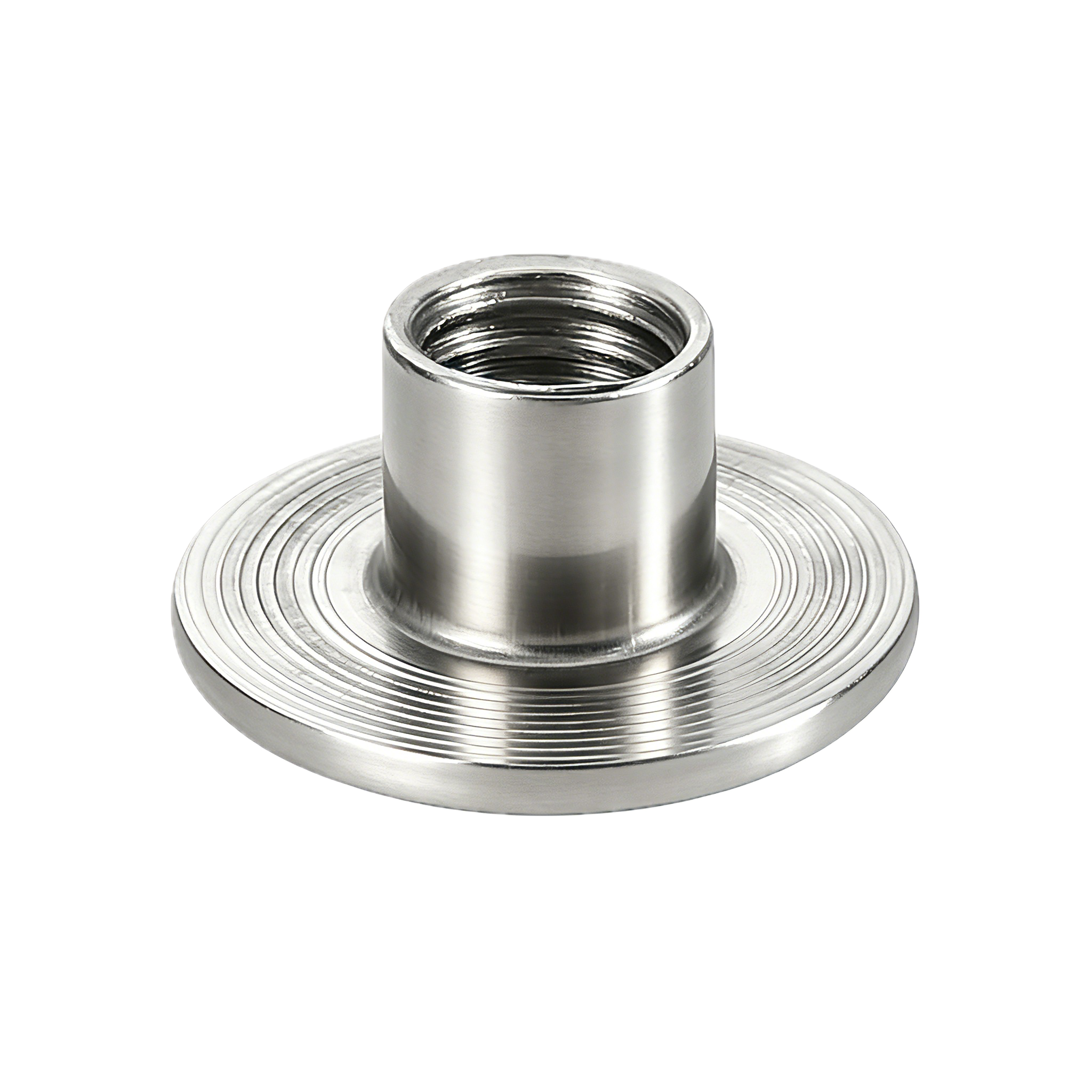

| Rundfuß- (Fass-) Schweißmuttern | Eine glatte runde Basis bietet mehr Oberflächenkontakt als Muttern mit Vorsprüngen, mit einem erhöhten Fass darüber | Strukturbauteile, die einen gleichmäßig verteilten Schweißkontakt benötigen | Runde Grundfläche benötigt mehr Freiraum als ein schmaler Basisstil | |

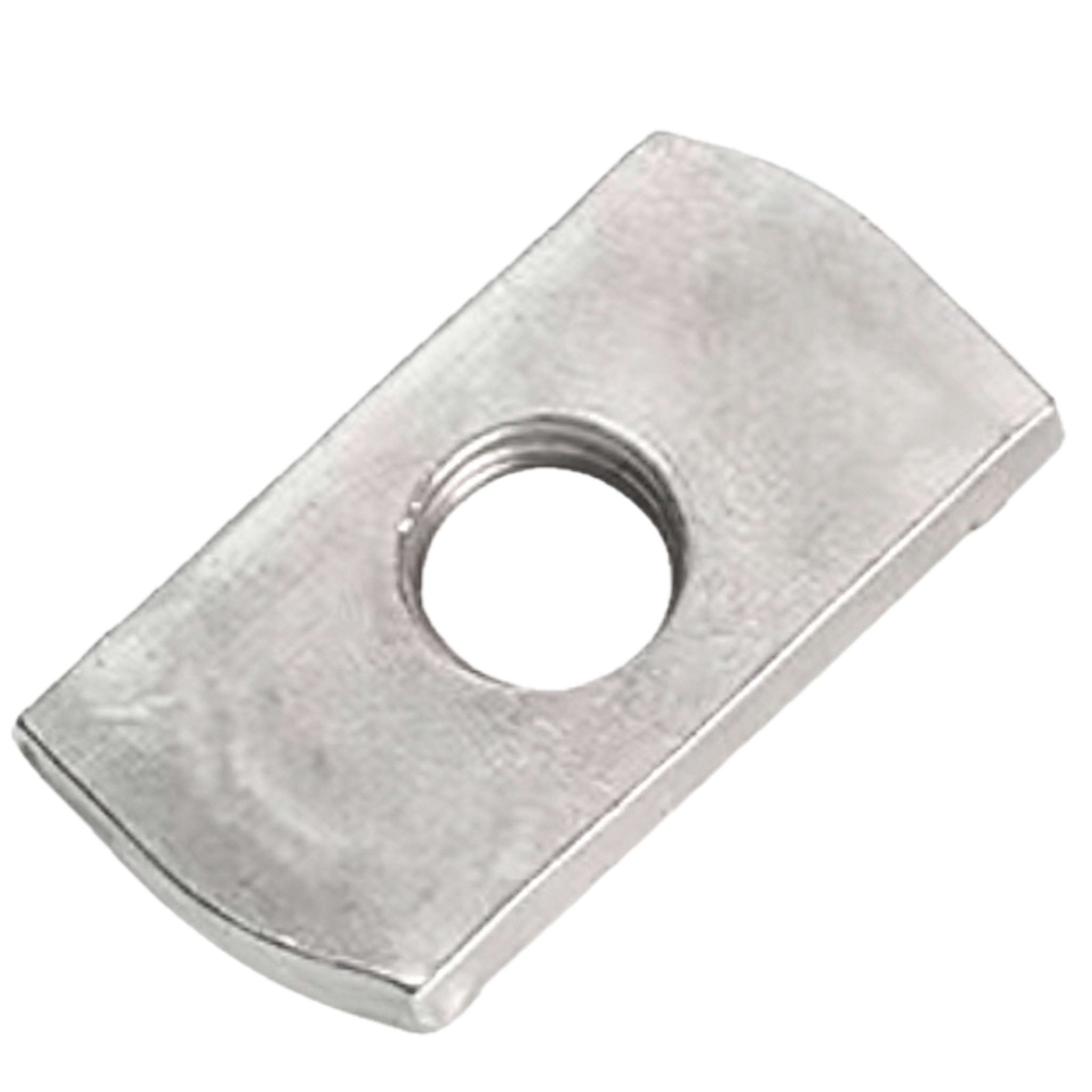

| Schmalfuß-Schweißmuttern | Eine rechteckige Basis passt in Kanäle und enge Räume, wo eine runde Basis nicht passt | Begrenzte Montageorte, wie z.B. in einem Kanal oder einer Halterung | Kleinere Grundfläche als bei Rundfuß bedeutet weniger Schweißkontaktfläche | |

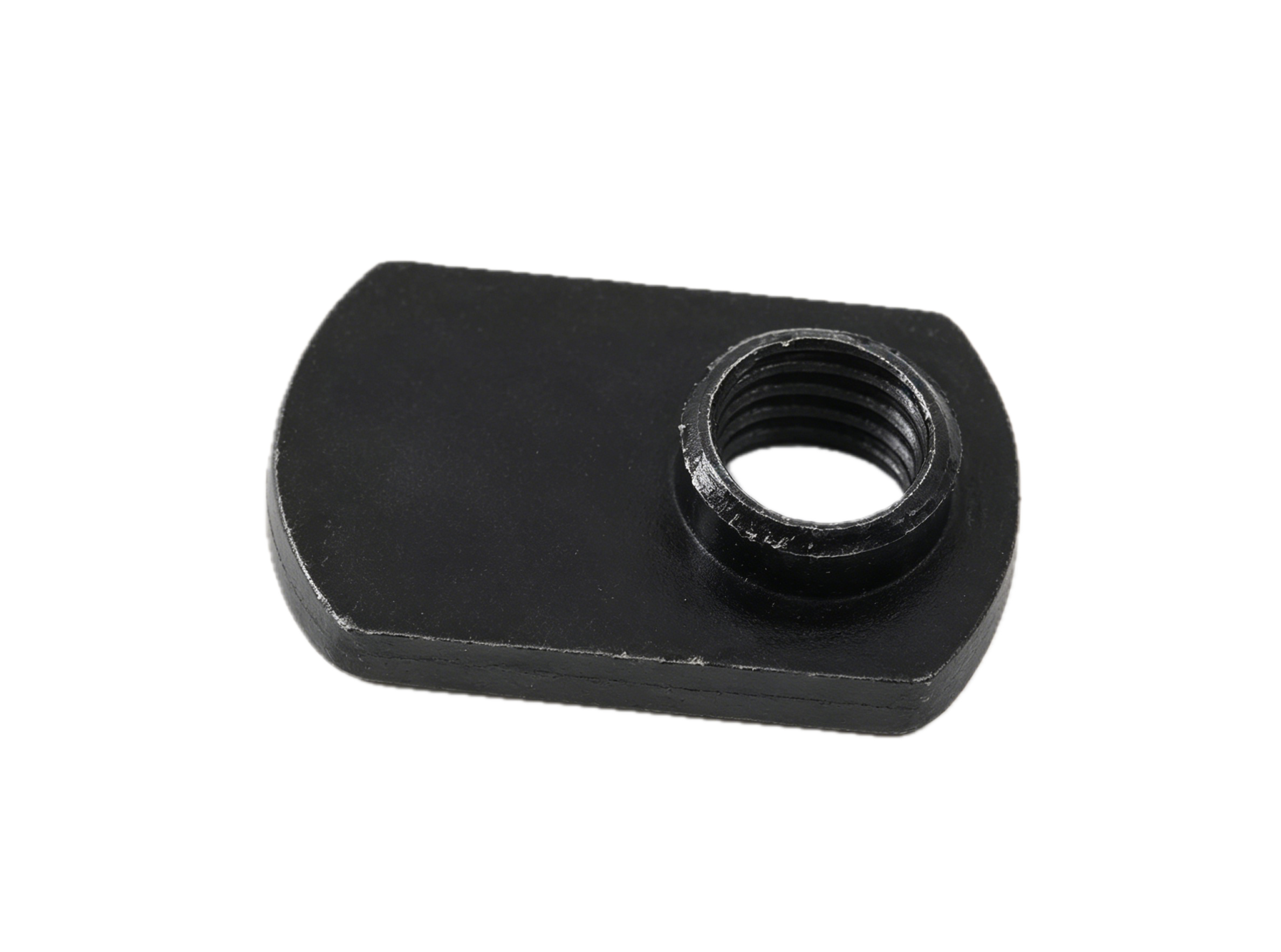

| Schmalfuß-Schweißmuttern mit versetztem Fass | Das Gewindefass sitzt seitlich an der Basis und nicht mittig | Ecken oder enge Stellen, wo ein mittiges Fass die umgebende Struktur nicht freigeben würde | Befestigung von Gelenkköpfen oder anderen Gewindekomponenten an Rohrrahmen | Angepasst an den Außendurchmesser und die Wandstärke des Rohrs, nicht an eine flache Platte |

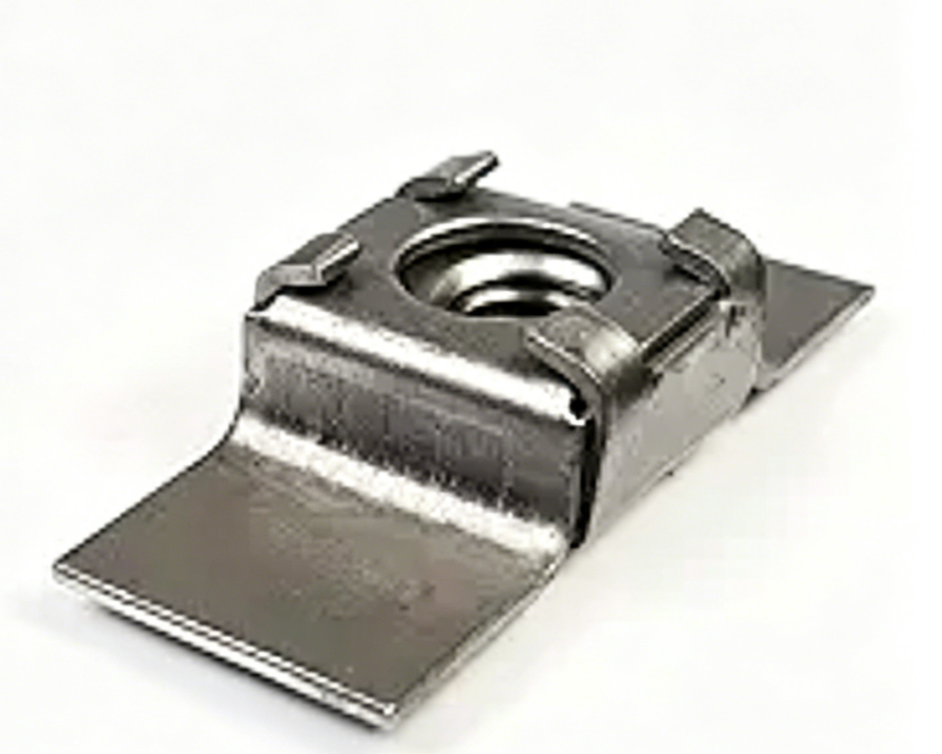

| Ausrichtende Schweißmuttern | Innengewinde schwimmen in einem Halter, wodurch eine Schraube in einem leichten Winkel montiert werden kann, um ein außermittiges Teil zu erreichen | Baugruppen, bei denen die Lochfluchtung zwischen den Gegenstücken nicht exakt ist | Die Schwimmfunktion ermöglicht nur einen geringen Winkel, keine größere Fehlausrichtung |
Grundlagen des Schweißens
Schweißmuttern werden dauerhaft mit Punkt- oder Buckelschweißgeräten befestigt, nicht verschraubt oder geklemmt — sie sind für unbeschichtete Stahloberflächen vorgesehen, die geschweißt werden können. Sechskant- und Rundfußformen funktionieren sowohl auf ebenen als auch auf unebenen Oberflächen, während quadratische und rechteckige (schmalbasige) Formen eine ebene Montagefläche für vollen Schweißkontakt benötigen. Passen Sie den Fußstil an Ihren verfügbaren Montageraum an und überprüfen Sie die Angaben für Rohrendmuttern anhand des Außendurchmessers und der Wandstärke Ihres Rohrs und nicht anhand der Dicke einer flachen Platte.
Benötigen Sie eine kundenspezifische Schweißmutter oder einen Teile-Querverweis?
Arbeiten Sie mit einer bestehenden McMaster-Carr oder Hersteller-Teilenummer? Unser Team kann diese mit einer gleichwertigen LILY Bearing Schweißmutter abgleichen oder Ihnen einen kundenspezifischen Fußstil, Material oder Oberfläche anbieten. Angebot anfordern oder Kontaktieren Sie uns.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Sechskant- und einer Vierkantschweißmutter?
Eine Sechskantschweißmutter funktioniert sowohl auf ebenen als auch auf unebenen Oberflächen. Eine Vierkantschweißmutter hat mehr Schweißpunkte für einen stärkeren Halt, benötigt aber eine ebene Montagefläche für vollen Kontakt.
Wann würde ich eine Schmalfuß-Schweißmutter anstelle einer Rundfuß-Schweißmutter verwenden?
Verwenden Sie eine Schmalfuß- (rechteckige) Schweißmutter, wenn der Platz begrenzt ist, z. B. in einem Profil oder einer Halterung, wo ein runder Fuß nicht passen würde. Rundfußmuttern bieten einen gleichmäßigeren Schweißkontakt, wenn der Platz keine Einschränkung darstellt.

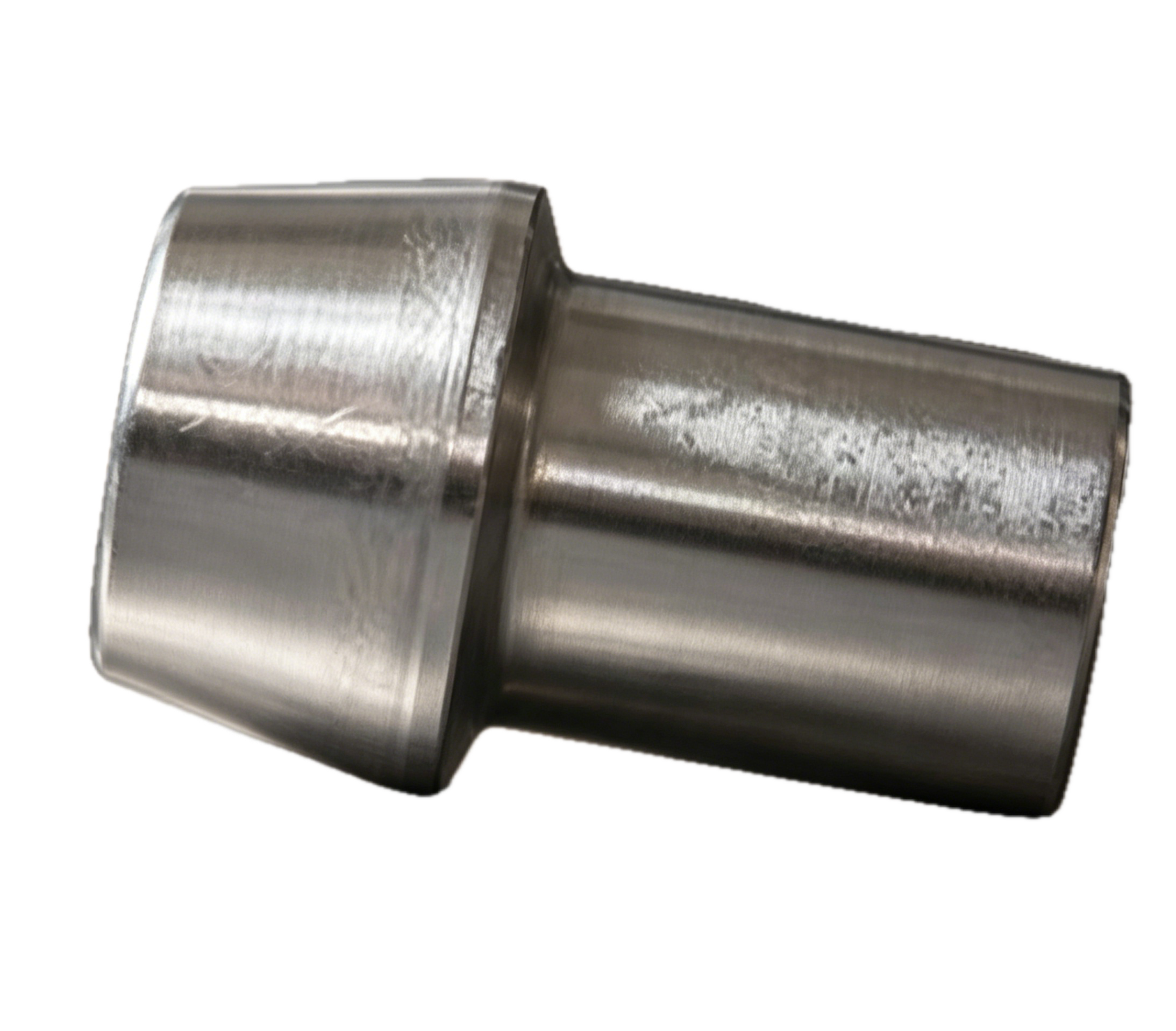

Wie unterscheidet sich eine Rohrend-Schweißmutter von anderen Schweißmuttern?
Eine Rohrend-Schweißmutter ist so dimensioniert und geformt, dass sie in das offene Ende eines Rundrohrs geschweißt wird, anstatt auf eine flache oder gekrümmte Oberfläche. Sie wird häufig verwendet, um Gelenkköpfe oder andere Gewindebefestigungen an Rohrrahmen anzubringen.
Was bewirkt eine ausrichtende Schweißmutter?
Ihre Innengewinde schwimmen in einem Halter, wodurch eine Schraube in einem leichten Winkel montiert werden kann. Dies hilft, wenn das Gegenloch nicht perfekt mit der Position der Schweißmutter ausgerichtet ist, ohne dass eine exakte Ausrichtung während des Schweißens erforderlich ist.
