Gewindetriebe und Muttern
1885 Produkte
LILY Bearing führt 1.885 Gewindespindeln und Muttern mit Zoll- und metrischen Gewinden in Acme-, Präzisions-, Ultrapräzisions-, selbstumkehrenden und gewindelosen Ausführungen. Spindeln und Muttern sind als separate Komponenten aufgeführt. Verwenden Sie die untenstehenden Filter oder die Vergleichstabelle, um nach Typ, Genauigkeit oder Material einzugrenzen.
Gewindespindel- & Mutterntypen vergleichen
| Typ | Funktionsweise | Am besten geeignet für | Worauf zu achten ist |
|---|---|---|---|

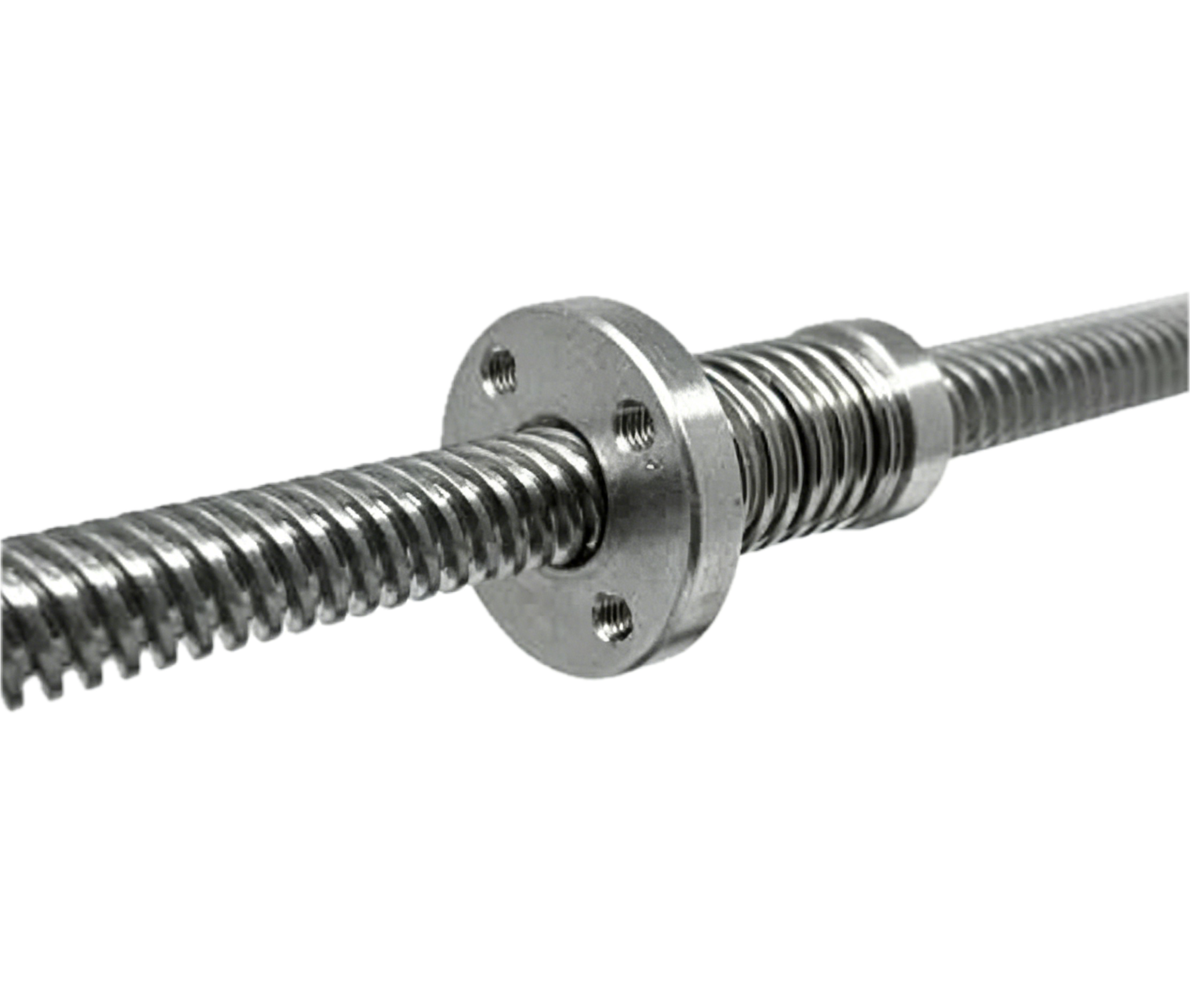

| Acme-Gewindespindeln und -Muttern | Ein trapezförmiges (Acme-)Gewindeprofil bietet eine hohe Tragfähigkeit und einen reibungslosen, leisen Betrieb | Allzweckklemmen, Schraubstöcke und manuelle Hebe- oder Positionierungsaufgaben | Spindel und Mutter werden separat verkauft — Gewindegröße und Gänge müssen aufeinander abgestimmt sein | Engere Fertigungstoleranzen ermöglichen eine Verfahrgenauigkeit von ca. ±0,001" oder besser; die Reibung durch den Gewindewinkel verhindert, dass die Mutter im Ruhezustand der Spindel verrutscht | Positionierungsaufgaben, bei denen die Baugruppe ihre Position ohne Stromzufuhr halten muss | Höhere Reibung als bei einer Kugelumlaufspindel bedeutet einen geringeren mechanischen Wirkungsgrad | Engste verfügbare Toleranzen, mit einer Verfahrgenauigkeit von bis zu ±0,0006" pro Zoll | Luft- und Raumfahrt, medizinische Geräte, wissenschaftliche Instrumente und andere hochpräzise Ausrüstungen | Höhere Kosten als bei Standard- oder Präzisions-Gewindespindeln | Mehrere Gewindegänge bewegen die Mutter pro Umdrehung weiter als eine eingängige Spindel | Anwendungen, die eine schnellere lineare Bewegung erfordern, ohne auf Präzisionstoleranzen zu verzichten | Schnellerer Verfahrweg pro Umdrehung geht auf Kosten eines Teils der Selbsthemmung einer eingängigen Spindel | Wickeln, Spulen oder Hin- und Herbewegung, angetrieben von einem Motor, der sich in eine Richtung dreht | Spezialisiertes Gewindeprofil — die passende Mutter muss für dasselbe Kreuzprofil ausgelegt sein |
| Gewindelose Spindelmuttern | Schrägkugellager in der Mutter greifen eine glatte (gewindelose) rotierende Welle durch Reibung, um eine lineare Bewegung zu erzeugen | Aufbau eines linearen Positionierungssystems auf einer glatten rotierenden Welle, mit integriertem Überlastschutz | Die Mutter rutscht, sobald die Last ihre Nennschubkapazität überschreitet — überprüfen Sie diese Nennleistung anhand Ihrer Anwendung |
| Klemm-Acme-Spindelkragen | Ein Kragen wird auf die Spindel geschraubt oder geklemmt, um eine axiale Position einzustellen und zu halten | Einstellen von Verfahrgrenzen oder Sichern von Komponenten entlang einer Acme-Spindel | Dies ist ein Positionierkragen, keine tragende Mutter — er treibt keine lineare Bewegung an |
| Metrische Spindeln und Muttern | Gleiches Trapezgewindeprinzip wie Acme, dimensioniert nach metrischen Gewindenormen | Metrisch basierte Ausrüstung und Baugruppen | Bestätigen Sie, dass Gewindegröße und Steigung zu Ihren metrischen Antriebskomponenten passen |
Spindeln und Muttern werden separat aufgeführt
Wie bei unseren Kugelgewindetrieben ist jede Auflistung in dieser Kategorie entweder eine Spindel (die Gewindewelle) oder eine Spindelmutter (das passende Innengewindeteil) — sie werden nicht als vormontiertes Paar verkauft. Stimmen Sie Gewindegröße, Gewindeart und Anzahl der Gewindegänge zwischen der von Ihnen gewählten Spindel und Mutter ab, um eine korrekte Passung zu gewährleisten.
Benötigen Sie eine Sonderlänge oder einen Teile-Querverweis?
Arbeiten Sie mit einer bestehenden McMaster-Carr- oder Herstellerteilenummer? Unser Team kann diese mit einer gleichwertigen LILY Bearing Spindel oder Mutter abgleichen oder eine Sonderlänge, ein Sondergewinde oder ein Sondermaterial anbieten. Angebot anfordern oder Kontaktieren Sie uns.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Spindel und einem Kugelgewindetrieb?
Die Mutter einer Spindel gleitet direkt auf den Gewindegängen der Spindel, wodurch Reibung entsteht, die die Baugruppe selbsthemmend machen kann — sie hält ihre Position ohne Strom. Ein Kugelgewindetrieb verwendet umlaufende Kugellager zwischen Spindel und Mutter für wesentlich geringere Reibung und höhere Effizienz, ist aber im Allgemeinen nicht selbsthemmend.
Was bedeutet "selbstumkehrend" für eine Spindel?
Eine selbstumkehrende Gewindespindel hat ein Kreuzgewindemuster (Rautenmuster) anstelle einer einzelnen durchgehenden Nut. Wenn die Mutter ein Ende erreicht, folgt sie dem Muster automatisch in die entgegengesetzte Richtung zurück — wodurch eine Hin- und Her-Linearbewegung von einem Motor erzeugt wird, der sich immer nur in eine Richtung dreht.
Wie funktioniert eine gewindelose Gewindespindelmutter ohne Gewinde?
Anstelle von passenden Gewinden drückt ein Satz schräger Kugellager im Inneren der Mutter gegen eine glatte rotierende Welle. Die Reibung zwischen den Lagern und der Welle treibt die Mutter entlang ihrer Länge an. Wenn die Last die Nennschubkapazität der Mutter überschreitet, rutscht sie durch, anstatt übermäßige Kraft zu übertragen — ein integrierter Überlastschutz.
Was ist der Unterschied zwischen Präzisions- und Ultrapräzisionsgewindespindeln?
Präzisionsgewindespindeln erreichen eine Verfahrgenauigkeit von etwa ±0,001" oder besser. Ultrapräzisionsgewindespindeln werden noch mit engeren Toleranzen gefertigt, mit einer Genauigkeit von bis zu ±0,0006" pro Zoll, für Anwendungen wie Luft- und Raumfahrt und medizinische Geräte, bei denen der Positionierungsfehler minimal sein muss.
