Tubos de Alumínio e Conexões para Tubos

686 Produtos
Flanges de Tubo de Alumínio Sem Rosca
Flanges de Tubo de Alumínio Sem Rosca
Estas flanges não possuem roscas internas, o que significa que são projetadas para serem soldadas ou aparafusadas ao tubo, em vez de rosqueadas.
Flanges Roscadas de Alumínio de Baixa Pressão
Flanges Roscadas de Alumínio de Baixa Pressão
Estas flanges são especificamente projetadas para aplicações onde a pressão no sistema de tubulação é relativamente baixa, tipicamente até algumas centenas de PSI.

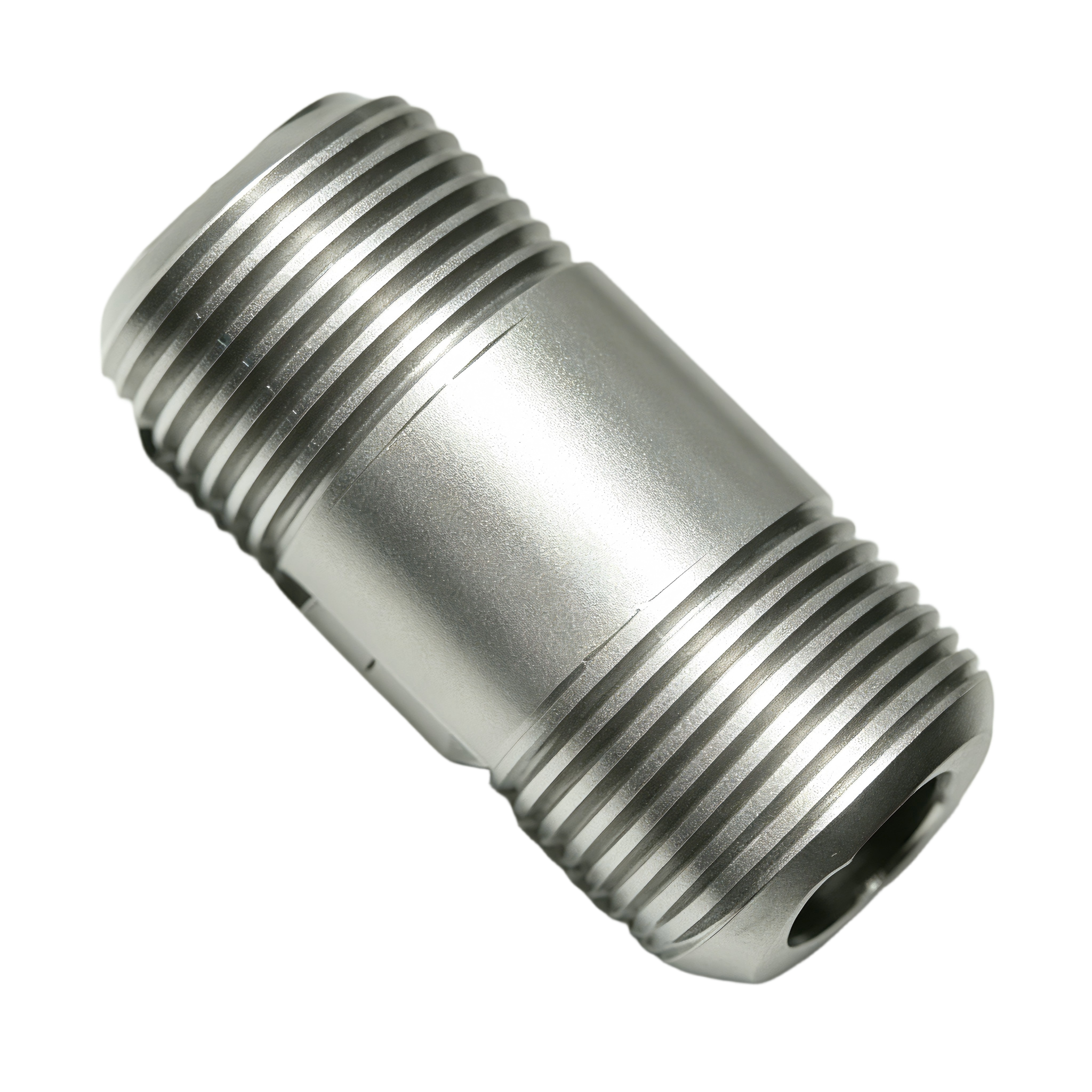

Niples e Tubos Roscados de Alumínio de Parede Padrão
Niples e Tubos Roscados de Alumínio de Parede Padrão
Estes são tubos cilíndricos feitos de alumínio com uma espessura de parede que proporciona um bom compromisso entre construção leve e integridade estrutural.
Nipples e Tubos de Alumínio de Parede Padrão Sem Rosca
Nipples e Tubos de Alumínio de Parede Padrão Sem Rosca
A espessura de parede padrão oferece um bom equilíbrio entre resistência e peso, tornando estes tubos adequados para uma ampla gama de aplicações.
Mini Conexões Roscadas de Alumínio para Tubos de Média Pressão
Mini Conexões Roscadas de Alumínio para Tubos de Média Pressão
Estas são conexões de tubulação de tamanho menor, projetadas para sistemas onde as restrições de espaço são uma preocupação, e são projetadas para operar em sistemas onde a pressão varia de moderada a média, tipicamente até algumas centenas de PSI (libras por polegada quadrada).
Niples e Tubos Roscados de Alumínio de Parede Espessa
Niples e Tubos Roscados de Alumínio de Parede Espessa
Suas conexões rosqueadas fornecem juntas seguras e à prova de vazamentos, fáceis de montar e manter, tornando-as ideais para uso em indústrias como petróleo e gás, processamento químico, naval e indústria pesada.
Nipples e Tubos de Parede Espessa de Alumínio Sem Rosca
Nipples e Tubos de Parede Espessa de Alumínio Sem Rosca
Niples e tubos de alumínio de parede espessa, sem rosca, oferecem uma solução robusta e resistente à corrosão para aplicações de alta pressão e alta tensão. Sua espessura de parede aumentada fornece resistência adicional, enquanto o design sem rosca permite métodos de união flexíveis.

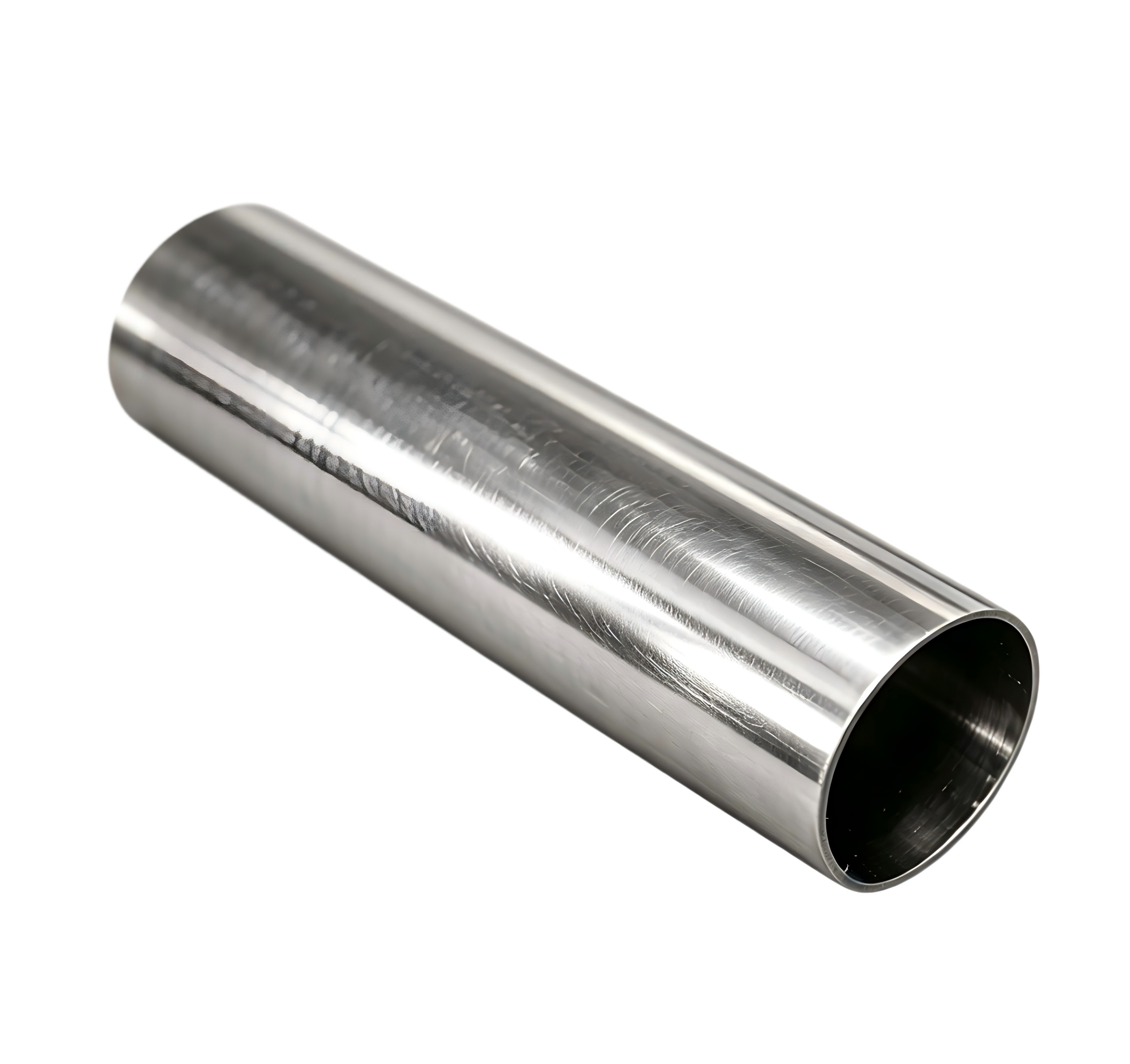

Nipples e Tubos de Alumínio de Parede Fina Sem Rosca
Nipples e Tubos de Alumínio de Parede Fina Sem Rosca
Estes são tubos cilíndricos feitos de alumínio com uma espessura de parede menor do que a de tubos padrão ou de parede espessa.

Os tubos e conexões de alumínio oferecem alternativas leves para sistemas em que a liga, o método de união e as condições de operação sejam adequados. Esta categoria inclui niples, tubos, flanges e conexões roscadas miniatura, com opções de parede fina, padrão e espessa. Compare as famílias e confirme as dimensões e classificações específicas antes da seleção.

Tipos de tubos e conexões de alumínio

As oito famílias diferem pelo tipo de conexão, espessura de parede e função do componente. A tabela facilita a escolha inicial; depois devem ser verificados a liga, as dimensões e os limites de serviço de cada produto.

Categoria Conexão / Parede Verificação
Flanges de alumínio sem rosca Flange sem rosca Face, furação, conexão e pressão admissível.
Flanges roscados de alumínio de baixa pressão Flange roscado Norma da rosca, geometria e pressão nominal.
Conexões roscadas miniatura de alumínio de média pressão Conexão miniatura Dimensões compactas, rosca e classificação do item.
Niples e tubos roscados de alumínio de parede padrão Roscado / padrão Dimensão nominal, rosca, comprimento e parede.
Niples e tubos de alumínio sem rosca de parede padrão Sem rosca / padrão Extremidades, diâmetros e método de união.
Niples e tubos roscados de alumínio de parede espessa Roscado / espessa Rosca, espessura e classificação de pressão específica.
Niples e tubos de alumínio sem rosca de parede espessa Sem rosca / espessa Espessura, método de união e condições de serviço.
Niples e tubos de alumínio sem rosca de parede fina Sem rosca / fina Parede, manuseio e limites de serviço.

Conexões roscadas e sem rosca

As conexões roscadas de alumínio exigem roscas compatíveis e vedação adequada. Verifique se o item utiliza NPT ou outra norma; dimensões nominais iguais não garantem compatibilidade de roscas. Confira a conexão correspondente e siga as instruções de montagem.

Tubos e conexões sem rosca podem possuir extremidades lisas ou conexões flangeadas. O método de união depende do produto. Não presuma que todos os componentes sem rosca possam ser soldados ou utilizar qualquer acoplamento. Confirme a soldabilidade da liga, a preparação das extremidades e os requisitos de instalação.

Espessura de parede e pressão nominal

Produtos de parede fina, padrão e espessa possuem dimensões distintas. Uma parede mais espessa pode alterar a resistência e o diâmetro interno, mas não determina sozinha uma pressão de trabalho universal. Também devem ser considerados a liga, a construção, a conexão e a temperatura de operação.

As denominações “baixa pressão” e “média pressão” não substituem a classificação individual. Por exemplo, determinados flanges roscados de alumínio indicam pressão máxima de 150 psi a 72 °F (aproximadamente 22 °C). Esse valor não se aplica automaticamente a todos os tubos e conexões da categoria. Consulte os dados de cada peça.

Vantagens e limitações do alumínio em relação ao aço

O alumínio tem densidade menor que o aço e pode reduzir o peso dos componentes quando os requisitos mecânicos permitem. Entretanto, resistência, fadiga, limites de temperatura e comportamento diante da corrosão dependem da liga e do ambiente. Não substitua aço por alumínio apenas pelo peso.

Alguns tubos de parede padrão sem rosca utilizam alumínio 6061, enquanto determinados flanges utilizam alumínio 356. São exemplos específicos, não uma afirmação sobre toda a categoria. Compatibilidade química e adequação a água salgada, água potável ou contato com alimentos precisam de verificação separada.

Combinação de conexões roscadas e sem rosca

Os dois tipos podem ser utilizados no mesmo sistema quando existe uma transição adequadamente projetada. Uma conexão roscada ligada a um tubo de extremidade lisa exige um adaptador compatível com o método de união. Confira as roscas, dimensões, materiais, vedação e classificação de pressão e temperatura de todo o conjunto.

Seleção pela dimensão nominal do tubo

A dimensão nominal não corresponde necessariamente ao diâmetro externo medido. Por exemplo, determinados tubos de alumínio de 1 polegada de parede padrão apresentam diâmetro externo de 1,3125 polegada (33,34 mm), diâmetro interno de 1,049 polegada (26,64 mm) e espessura de parede de 0,133 polegada (3,38 mm). Essas medidas pertencem aos itens específicos.

Ao substituir uma conexão de alumínio de 1 polegada ou outro tamanho, registre dimensão nominal, diâmetros reais, espessura, rosca ou tipo de extremidade e comprimento. Para flanges, confira também a face, o diâmetro externo, o círculo de furação, a quantidade de furos e os componentes correspondentes.

Instalação, inspeção e substituição

Antes da montagem, inspecione roscas, extremidades e superfícies quanto a danos, deformações e corrosão. Utilize o procedimento adequado de união e vedação. Ao conectar alumínio a outros metais, avalie o risco de corrosão galvânica na presença de umidade ou fluidos condutivos. Verifique a estanqueidade e a segurança mecânica conforme o procedimento aplicável.

Reposição e solicitação de cotação

Informe o código original, quando disponível, a dimensão nominal, o tipo de conexão, a liga, os diâmetros externo e interno, a espessura, o comprimento, a pressão, a temperatura e o fluido de operação. Para flanges, inclua a furação e a face de vedação. Envie esses dados ou um desenho à LILY Bearing para consultar disponibilidade.

Perguntas frequentes

É possível combinar conexões de alumínio roscadas e sem rosca?

Sim, com uma transição adequada e um método de união compatível. A classificação de pressão e temperatura deve ser verificada para o conjunto completo.

Um tubo de alumínio de parede espessa sempre suporta mais pressão?

Não. Liga, construção, detalhes de conexão e temperatura também determinam a pressão admissível. Consulte a classificação específica.

Conexões de alumínio podem substituir diretamente conexões de aço?

Não sem avaliar a aplicação. Compare resistência, dimensões, união, compatibilidade química, corrosão e pressão admissível.

Quais informações são necessárias para identificar uma peça de reposição?

Forneça o código do produto ou desenho, dimensão nominal, medidas, conexão, material e condições de serviço. Informe a norma da rosca ou a furação do flange quando aplicável.
