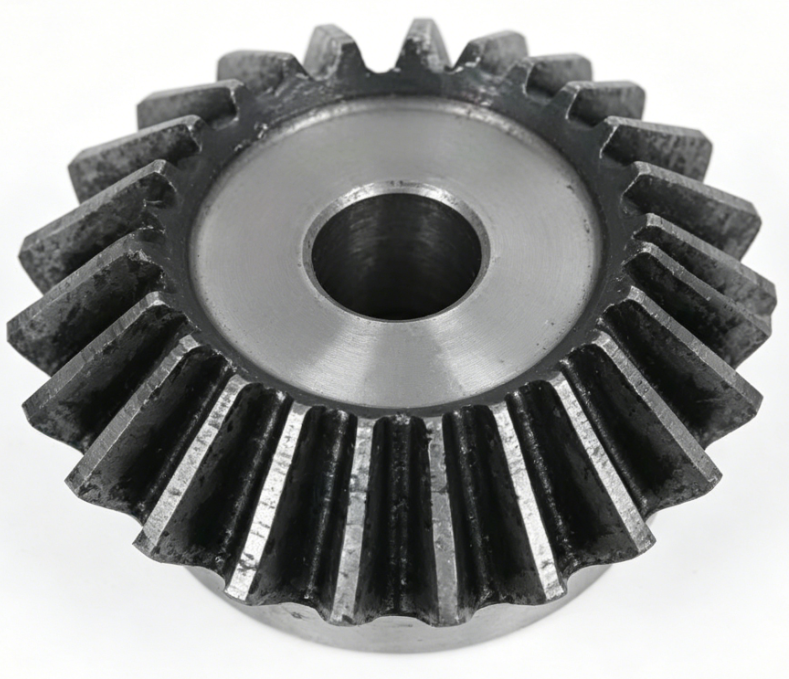

Engrenagens Cônicas de Dentes Retos e Engrenagens Cônicas

O Que São Engrenagens de Esquadria e Engrenagens Cônicas?

Engrenagens de esquadria e engrenagens cônicas são engrenagens em forma de cone projetadas para transmitir movimento e potência entre eixos concorrentes, mais comumente em um ângulo de 90 graus. Sua geometria de dentes cônicos permite que o torque mude de direção de forma suave e eficiente, tornando-as componentes essenciais em acionamentos de ângulo reto, diferenciais, ferramentas manuais, máquinas de impressão e inúmeros sistemas mecânicos onde a direção do eixo precisa mudar sem a necessidade de correias ou estágios de engrenamento adicionais.

Para Que Servem as Engrenagens de Esquadria e as Engrenagens Cônicas?

São usadas para transmitir movimento rotacional e potência entre eixos que se interceptam, mais comumente em um ângulo de 90 graus. As aplicações típicas incluem caixas de engrenagens de ângulo reto, diferenciais, furadeiras manuais e ferramentas elétricas, máquinas de impressão e embalagem, sistemas de propulsão marítima e qualquer equipamento que exija uma mudança na direção do acionamento.

Qual a Diferença Entre Engrenagens de Esquadria e Engrenagens Cônicas?

Engrenagens cônicas é o termo geral para engrenagens em forma de cone usadas em eixos concorrentes, e podem ser fabricadas com diferentes relações de transmissão (ou seja, diferentes números de dentes nas engrenagens de acoplamento). Engrenagens de esquadria são um tipo específico de engrenagem cônica onde ambas as engrenagens de acoplamento têm o mesmo número de dentes, produzindo uma relação de velocidade fixa de 1:1 — usadas puramente para mudar a direção sem alterar a velocidade ou o torque.

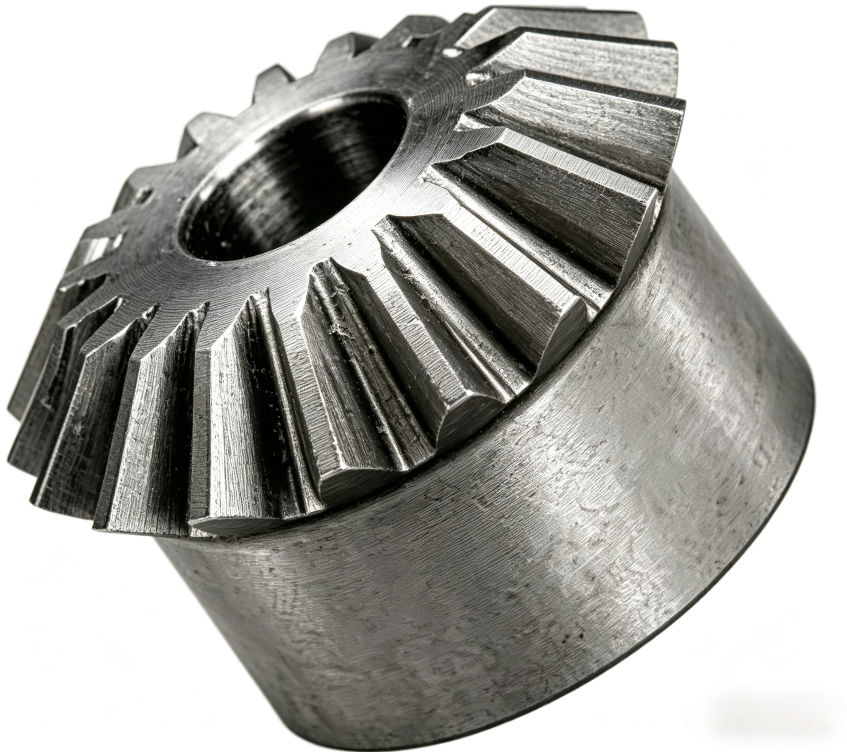

Qual a Diferença Entre os Desenhos de Dentes Retos e Espirais?

Engrenagens cônicas/de esquadria de dentes retos engrenam os dentes de uma vez ao longo de todo o seu comprimento, o que é mais simples de fabricar, mas pode gerar mais ruído e vibração, especialmente em velocidades mais altas. As versões de dentes espirais têm dentes curvos que engrenam gradualmente, proporcionando uma operação mais suave e silenciosa, maior capacidade de carga e melhor desempenho em aplicações de alta velocidade ou alto torque, embora tipicamente com um custo mais elevado.

Como Escolher Entre Esses Tipos de Engrenagens?

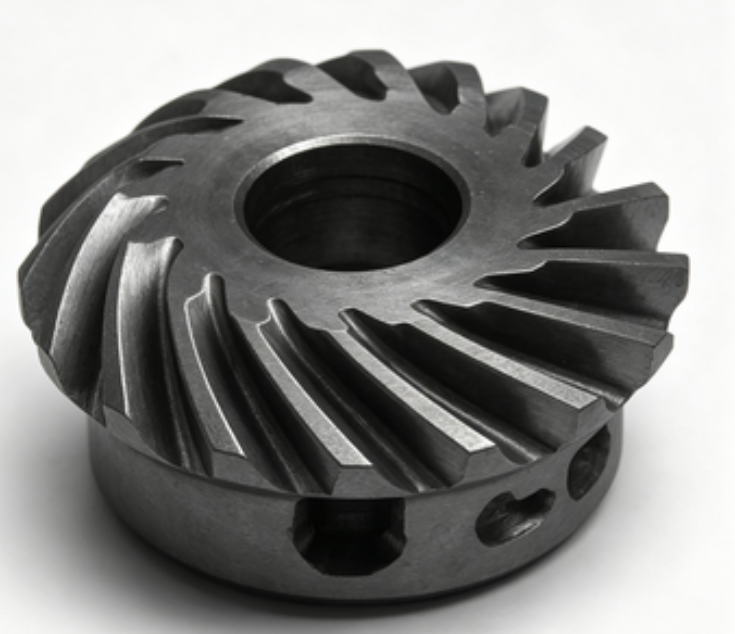

Qual é a Diferença Entre Concepções de Dentes Retos e Helicoidais?

Engrenagens cônicas/de esquadria de dentes retos engrenam os dentes simultaneamente em todo o seu comprimento, o que é mais simples de fabricar, mas pode gerar mais ruído e vibração, especialmente em velocidades mais altas. As versões de dentes helicoidais possuem dentes curvos que engrenam gradualmente, proporcionando uma operação mais suave e silenciosa, maior capacidade de carga e melhor desempenho em aplicações de alta velocidade ou alto torque, embora tipicamente a um custo mais elevado.

Como Escolher Entre Esses Tipos de Engrenagens?

A seleção depende de:

• Ângulo do eixo — a maioria das engrenagens cônicas/de esquadria são projetadas para eixos concorrentes de 90 graus, embora as engrenagens cônicas também possam ser feitas para outros ângulos
• Necessidades de relação de velocidade — engrenagens de esquadria para uma relação fixa de 1:1; engrenagens cônicas padrão quando uma mudança de velocidade também é necessária
• Requisitos de ruído e carga — versões espirais para aplicações mais silenciosas, de maior carga e maior velocidade; versões retas para aplicações mais simples e de menor velocidade
• Restrições de espaço e custo — engrenagens cônicas/de esquadria retas são geralmente mais econômicas e fáceis de adquirir

De Que Materiais São Feitas as Engrenagens de Esquadria e as Engrenagens Cônicas?

Essas engrenagens são comumente fabricadas em aço-liga, aço carbono ou aço inoxidável para resistência e durabilidade, com algumas aplicações de serviço mais leve ou sensíveis à corrosão usando materiais não metálicos. A seleção do material depende da carga, velocidade e ambiente operacional envolvidos.

Engrenagens de Esquadria e Engrenagens Cônicas São Intercambiáveis Com Outras Marcas?

Muitas engrenagens de esquadria e cônicas de dimensões padrão são projetadas para serem intercambiáveis com marcas comuns da indústria (como Boston Gear e Martin Sprocket), com base na correspondência do diâmetro do furo, diâmetro primitivo, número de dentes e ângulo de pressão — recomenda-se a referência cruzada com o número da peça equivalente para confirmar a compatibilidade exata.

De Que Materiais São Feitas as Engrenagens Cônicas de Esquadria e as Engrenagens Cônicas?

Estas engrenagens são comumente fabricadas a partir de aço-liga, aço carbono ou aço inoxidável para resistência e durabilidade, com algumas aplicações de serviço mais leve ou sensíveis à corrosão utilizando materiais não metálicos. A seleção do material depende da carga, velocidade e ambiente operacional envolvidos.

As Engrenagens Cônicas de Esquadria e as Engrenagens Cônicas São Intercambiáveis com Outras Marcas?

Muitas engrenagens cônicas de esquadria e engrenagens cônicas de dimensões padrão são projetadas para serem intercambiáveis com marcas comuns da indústria (como Boston Gear e Martin Sprocket), com base na correspondência do diâmetro do furo, diâmetro primitivo, número de dentes e ângulo de pressão — a referência cruzada com o número de peça equivalente é recomendada para confirmar a compatibilidade exata.

As Engrenagens de Esquadria e as Engrenagens Cônicas Podem Ser Personalizadas?

Sim. As opções personalizadas geralmente incluem diâmetro do furo, configuração da chaveta, número de dentes/relação de transmissão, forma do dente (reto ou espiral), material e projeto do cubo para atender aos requisitos específicos do eixo e do alojamento.

Que Informações São Necessárias Para Encomendar uma Engrenagem Personalizada?

Para fazer um pedido personalizado, geralmente forneça:

• Ângulo do eixo e relação de transmissão necessários
• Número de dentes e passo/módulo
• Diâmetro do furo e especificações da chaveta
• Forma do dente (cônico reto ou espiral)
• Preferência de material
• Carga esperada, velocidade e ambiente de operação
