Arandelas

Las arandelas son componentes de fijación simples pero críticos que se utilizan para distribuir la carga, evitar el aflojamiento, proteger las superficies y mejorar la fiabilidad general de las uniones atornilladas. Aunque a menudo se pasan por alto en comparación con los pernos y las tuercas, la selección correcta de la arandela puede afectar significativamente el rendimiento de la unión, la resistencia a la vibración y la integridad mecánica a largo plazo, particularmente en industrias como la fabricación de maquinaria, automotriz, construcción y equipos pesados.

¿Qué es una arandela y por qué es importante?

Una arandela es un componente delgado, típicamente en forma de disco, que se coloca entre un elemento de fijación (perno, tornillo o tuerca) y la superficie que se está fijando. Sus funciones principales incluyen:

• Distribución de carga – distribuye la fuerza de apriete del elemento de fijación sobre un área de superficie más amplia, reduciendo el riesgo de daño superficial o de que el elemento de fijación se salga
• Prevención del aflojamiento – muchos tipos de arandelas crean resistencia mecánica o tensión de resorte para contrarrestar el aflojamiento inducido por vibraciones
• Protección de la superficie – previene arañazos, agarrotamiento o incrustación de la cabeza del elemento de fijación en materiales más blandos
• Relleno de huecos / espaciado – compensa las tolerancias del tamaño del orificio o las irregularidades de la superficie
>>

Descripción general de la línea de productos

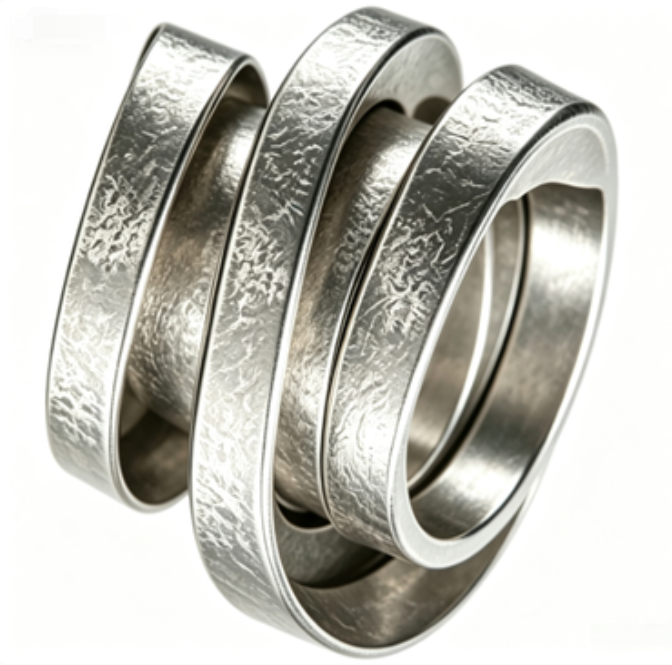

• Las arandelas de seguridad de bobina utilizan una estructura en espiral, similar a un resorte, para proporcionar una fijación segura y resistir el aflojamiento. El diseño de la bobina crea una tensión de resorte continua contra la cabeza del perno y la superficie de acoplamiento, lo que las hace efectivas en entornos de vibración moderada y, al mismo tiempo, rentables para uso general.
• Las arandelas de seguridad para pernos de cuello cuadrado están diseñadas específicamente para aplicaciones de pernos de cuello cuadrado (carrocería), presentando un recorte cuadrado a juego o una característica de acoplamiento que evita que el perno gire durante el apriete, al tiempo que proporciona una función antiaflojamiento.
>>

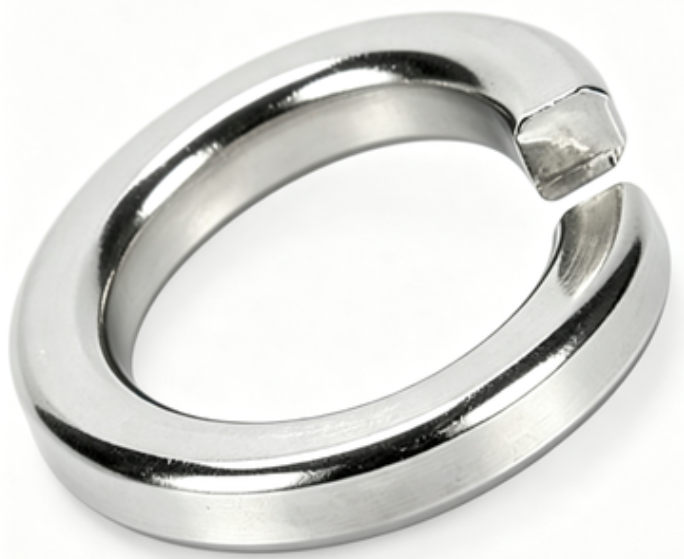

• Las arandelas de seguridad partidas (también llamadas arandelas elásticas helicoidales) son uno de los tipos de arandelas de seguridad más utilizados. Su diseño partido y helicoidal se comprime bajo carga y actúa como un resorte, manteniendo la tensión contra el elemento de fijación para resistir el aflojamiento causado por vibraciones o cargas dinámicas.

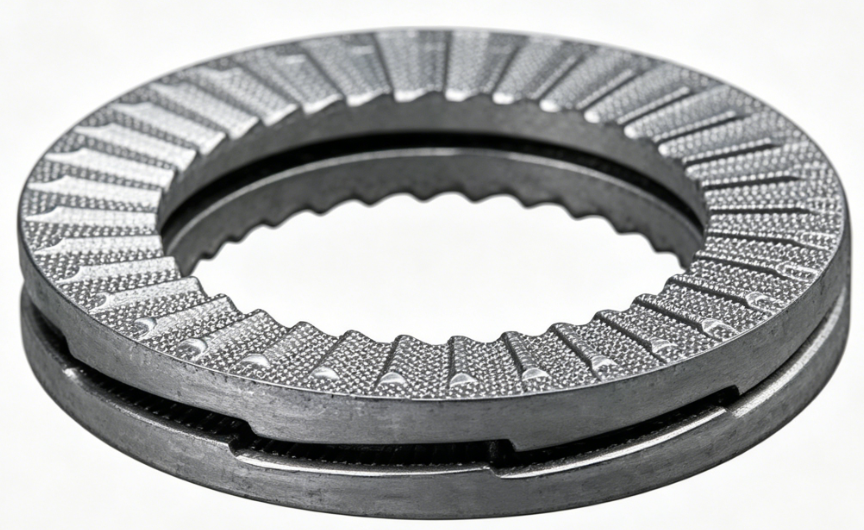

• Las arandelas de seguridad de cuña utilizan un mecanismo de bloqueo de doble cuña único, típicamente vendidas en pares coincidentes con crestas de perfil de leva radial en sus caras internas. A medida que se tensa el elemento de fijación, las cuñas se entrelazan, y cualquier intento de rotación de aflojamiento en realidad aumenta la fuerza de apriete en lugar de liberarla, lo que las convierte en una de las soluciones más efectivas para aplicaciones de vibración extrema.
>>

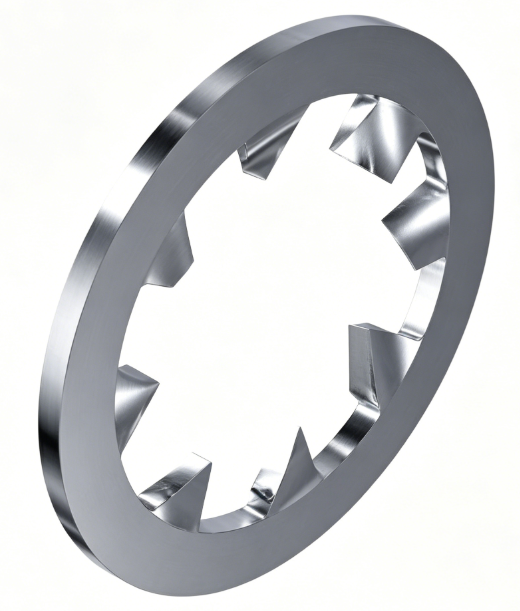

• Las arandelas de seguridad dentadas presentan dientes internos o externos que se clavan en las superficies del material de acoplamiento, creando una resistencia mecánica bidireccional al aflojamiento. Las versiones con dientes internos conservan un borde exterior más limpio para aplicaciones sensibles a la apariencia, mientras que las versiones con dientes externos ofrecen un agarre más fuerte en áreas de contacto más grandes.

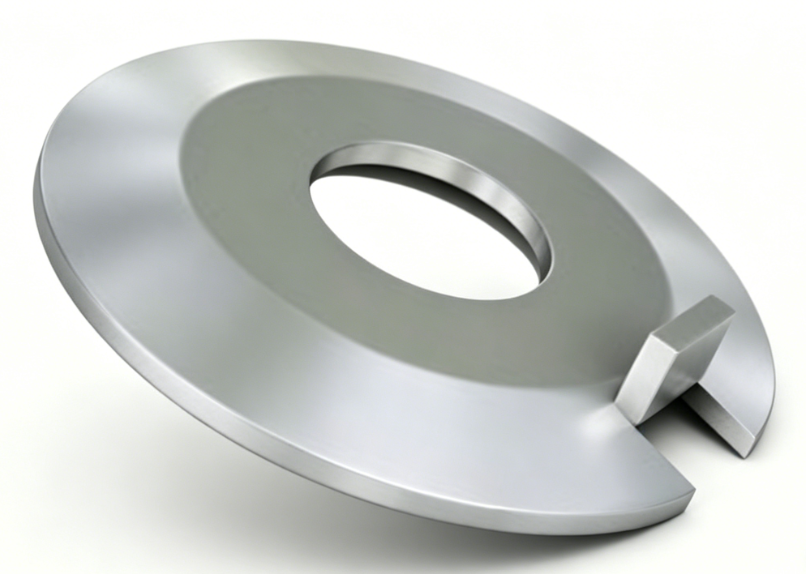

• Las arandelas de seguridad con lengüeta incorporan una lengüeta flexible que se encaja en una ranura o muesca correspondiente en la superficie de acoplamiento o en la parte plana del elemento de fijación, proporcionando un fuerte efecto antiaflojamiento mecánico (en lugar de basado en resorte), comúnmente utilizadas en ensamblajes de alto par o críticos para la seguridad.

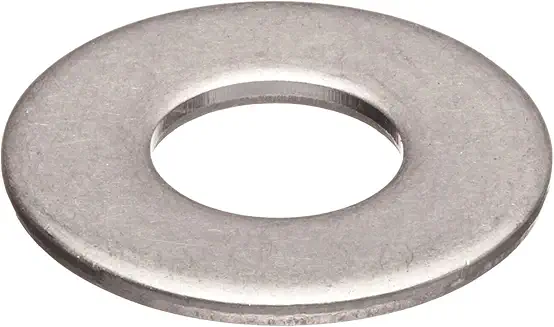

• Las arandelas estándar son discos planos y circulares con un orificio central, utilizados principalmente para distribuir la carga del elemento de fijación y proteger la superficie sujeta. Estas no proporcionan una función antiaflojamiento por sí solas, pero son componentes fundamentales utilizados debajo de las cabezas de los pernos y las tuercas en todo el ensamblaje general.
>>

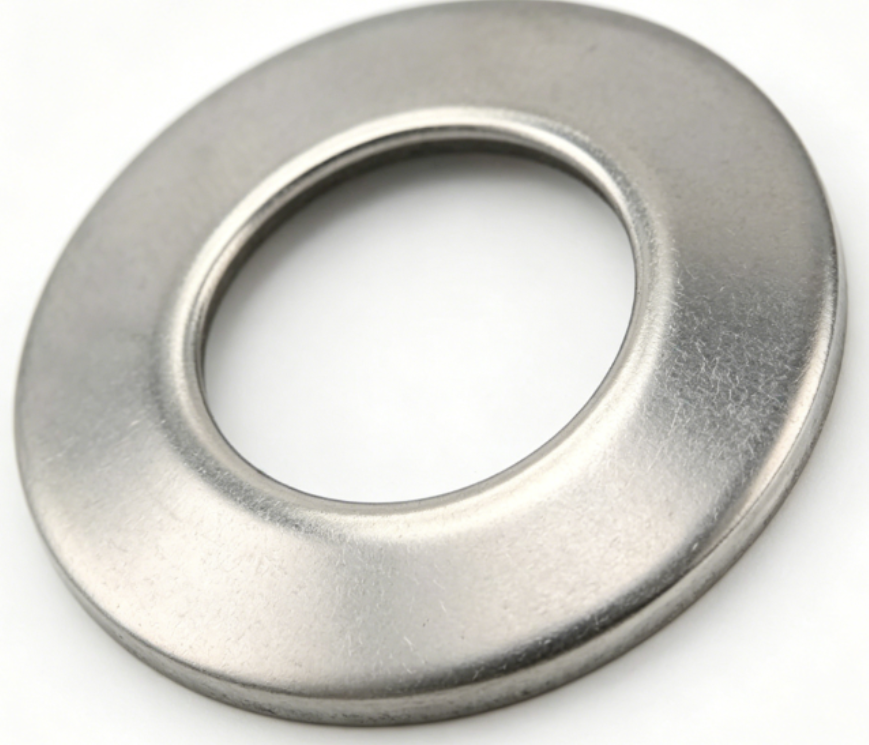

• Las arandelas de seguridad de resorte funcionan con el mismo principio de resorte helicoidal que las arandelas de seguridad partidas, utilizando la tensión de resorte inherente de la arandela para mantener la fuerza de apriete y resistir el aflojamiento por vibración o cargas dinámicas.

¿Cuál es la diferencia entre una arandela de seguridad y una arandela plana estándar?

Una arandela plana estándar solo distribuye la carga y protege las superficies; no tiene resistencia inherente al aflojamiento. Las arandelas de seguridad (tipos partida, dentada, de cuña, de bobina, de lengüeta o de resorte) añaden un mecanismo mecánico o basado en resorte diseñado específicamente para resistir el aflojamiento del elemento de fijación bajo vibración o cargas dinámicas.

• Distribución de carga – distribuyendo la fuerza de apriete del elemento de fijación sobre un área de superficie más amplia, reduciendo el riesgo de daño superficial o de paso del elemento de fijación
• Prevención del aflojamiento – muchos tipos de arandelas crean resistencia mecánica o tensión elástica para contrarrestar el aflojamiento inducido por vibración
• Protección de la superficie – previniendo arañazos, agarrotamiento o la incrustación de la cabeza del elemento de fijación en materiales más blandos
• Relleno de holguras / Espaciado – compensando las tolerancias de tamaño del orificio o las irregularidades de la superficie

Visión General de la Línea de Productos

• Las Arandelas de Seguridad Helicoidales utilizan una estructura helicoidal, similar a un resorte, para proporcionar una fijación segura y resistir el aflojamiento. El diseño helicoidal crea una tensión de resorte continua contra la cabeza del perno y la superficie de contacto, lo que las hace eficaces en entornos de vibración moderada, a la vez que siguen siendo rentables para uso general.
• Las Arandelas de Seguridad para Pernos de Cuello Cuadrado están diseñadas específicamente para aplicaciones de pernos de cuello cuadrado (de carruaje), presentando un recorte cuadrado a juego o una característica de encaje que evita que el perno gire durante el apriete, al tiempo que proporcionan una función anti-aflojamiento.
• Las arandelas de seguridad partidas (también conocidas como arandelas elásticas helicoidales) son uno de los tipos de arandelas de seguridad más utilizados. Su diseño partido y helicoidal se comprime bajo carga y actúa como un muelle, manteniendo la tensión contra el elemento de fijación para resistir el aflojamiento causado por vibraciones o cargas dinámicas.
• Las arandelas de bloqueo por cuña utilizan un mecanismo de bloqueo único de doble cuña, típicamente vendidas en pares coincidentes con crestas de perfil de leva radial en sus caras internas. A medida que se tensa el elemento de fijación, las cuñas se enclavan, y cualquier intento de aflojamiento por rotación en realidad aumenta la fuerza de apriete en lugar de liberarla — lo que las convierte en una de las soluciones más efectivas para aplicaciones con vibraciones extremas.
• Las arandelas dentadas de seguridad presentan dientes internos o externos que se clavan en las superficies del material de contacto, creando una resistencia mecánica bidireccional al aflojamiento. Las versiones de dientes internos mantienen un borde exterior más limpio para aplicaciones donde la estética es importante, mientras que las versiones de dientes externos ofrecen un mayor agarre en áreas de contacto más grandes.
• Las arandelas de seguridad con lengüeta incorporan una lengüeta plegable que se encaja en una ranura o muesca correspondiente en la superficie de contacto o en la parte plana del sujetador, proporcionando un fuerte efecto anti-aflojamiento mecánico (en lugar de basado en resorte), comúnmente utilizadas en ensamblajes de alto par o críticos para la seguridad.
• Las arandelas planas son discos planos y circulares con un orificio central, utilizadas principalmente para distribuir la carga del sujetador y proteger la superficie sujeta. Estas no proporcionan una función anti-aflojamiento por sí solas, pero son componentes fundamentales utilizados debajo de las cabezas de los pernos y las tuercas en todo el ensamblaje general.
• Las arandelas de seguridad elásticas funcionan bajo el mismo principio de resorte helicoidal que las arandelas de seguridad partidas, utilizando la tensión elástica inherente de la arandela para mantener la fuerza de apriete y resistir el aflojamiento debido a la vibración o a las cargas dinámicas.

¿Cuál es la diferencia entre una arandela de seguridad y una arandela plana estándar?

Una arandela plana estándar solo distribuye la carga y protege las superficies; no tiene resistencia inherente al aflojamiento. Las arandelas de seguridad (tipos partidas, dentadas, de cuña, de espiral, de lengüeta o elásticas) añaden un mecanismo mecánico o basado en resorte diseñado específicamente para resistir el aflojamiento de los elementos de fijación bajo vibración o cargas dinámicas.

¿Funcionan realmente las arandelas de seguridad o son tecnología obsoleta?

Este es uno de los temas más debatidos en la ingeniería de fijación. Pruebas independientes (incluidos estudios de grupos como las pruebas de vibración Junker) han demostrado que las arandelas de seguridad tipo resorte (partidas, elásticas) ofrecen una resistencia limitada al aflojamiento bajo vibraciones severas, ya que pueden perder su tensión de resorte una vez que la unión experimenta incluso una relajación menor. Las arandelas de seguridad de cuña y las arandelas de seguridad dentadas, que dependen de un enclavamiento mecánico en lugar de la fuerza del resorte, generalmente tienen un mejor rendimiento en pruebas de vibración rigurosas. Para aplicaciones críticas, muchos ingenieros ahora recomiendan elementos de fijación de par predominante o compuestos fijadores de roscas, además de o en lugar de las arandelas de resorte.

¿Qué tipo de arandela es mejor para entornos de vibración intensa (p. ej., maquinaria, automoción)?

Las arandelas de seguridad de cuña son ampliamente consideradas como la solución mecánica más eficaz para vibraciones severas, ya que su geometría de cuña entrelazada aumenta la fuerza de apriete bajo intento de rotación en lugar de depender únicamente de la tensión del resorte. Las arandelas de seguridad dentadas son una sólida opción secundaria donde la mordida superficial es aceptable.

¿Puedo usar una arandela de seguridad con un material de superficie blanda o recubierta?

Las arandelas de seguridad dentadas y otros diseños de mordida agresiva pueden dañar materiales blandos, recubrimientos o superficies pintadas debido a que sus dientes se clavan en la superficie de contacto. En estos casos, generalmente se prefieren las arandelas planas estándar combinadas con adhesivo fijador de roscas, o las arandelas de resorte de cara lisa, para evitar daños en la superficie.

¿Qué arandela debo usar debajo de una tuerca versus debajo de la cabeza de un perno?

En la mayoría de los ensamblajes estándar, se coloca una arandela debajo del componente que girará durante el apriete (típicamente la tuerca, en ensamblajes de perno y tuerca) para minimizar el daño superficial inducido por la fricción y asegurar una conversión consistente de par a fuerza de apriete. Sin embargo, para uniones críticas, a menudo se usan arandelas en ambos lados para la distribución de carga.

¿Las arandelas para pernos de cuello cuadrado requieren un diseño especial?

Sí. Debido a que los pernos de cuello cuadrado (de carrocería) dependen del hombro cuadrado debajo de la cabeza para resistir la rotación cuando se asientan en un orificio cuadrado a juego, las arandelas diseñadas para estas aplicaciones suelen incluir un recorte cuadrado correspondiente o una característica de acoplamiento para mantener esa función antirrotación mientras añaden capacidad de bloqueo.

¿Cómo elijo el tamaño correcto de la arandela?

La selección de la arandela debe coincidir con el diámetro nominal del elemento de fijación (diámetro del orificio interior), mientras que el diámetro exterior y el espesor deben elegirse en función del área de distribución de carga requerida y la holgura dentro del diseño de la unión. El uso de un diámetro exterior subdimensionado reduce el beneficio de protección de la superficie; las arandelas sobredimensionadas pueden no encajar en diseños de unión compactos.

¿Son reutilizables las arandelas de seguridad?

La mayoría de las arandelas de seguridad —particularmente los tipos partidas/resorte y dentadas— pierden algo de eficacia después de ser comprimidas y liberadas varias veces, ya que la tensión del resorte y la agudeza de los dientes disminuyen con la reutilización. Para aplicaciones críticas o relacionadas con la seguridad, generalmente se recomienda usar arandelas de seguridad nuevas en cada reensamblaje.
