¿Qué es la Cadena de Rodillos?
La cadena de rodillos transmite potencia mecánica entre dos ejes giratorios mediante el acoplamiento de una serie de eslabones conectados por pasadores con los dientes de una rueda dentada. Ofrece un movimiento preciso de accionamiento positivo a un menor costo que los accionamientos por engranajes, al tiempo que tolera cargas más altas y condiciones más duras que la mayoría de los sistemas de correas. LILY Bearing almacena cadena de rodillos, cadena de accesorios, surtidos de eslabones y bujes de montaje fabricados según las especificaciones ANSI B29.1 e ISO 606 (DIN 8187 / British Standard), en pasos en pulgadas y métricos, de una a tres hileras, y en acero al carbono, acero inoxidable y otros materiales resistentes a la corrosión.
Comprar Cadena por Tipo
| Categoría | Estándar | Tamaños comerciales / Paso | Opciones de hileras | Materiales | Ideal para |
|---|---|---|---|---|---|
| Cadena de Rodillos ANSI y Eslabones | ANSI B29.1 | #25–#160 | Simple, doble | Acero, acero inoxidable, plástico | Transmisión de potencia general, transportadores, equipos agrícolas |
| Cadena de Accesorios ANSI y Eslabones | ANSI B29.1 | Construida sobre cadena base #35–#80 | Simple | Acero | Transporte con puntos de fijación fijos (cangilones, listones, empujadores) |

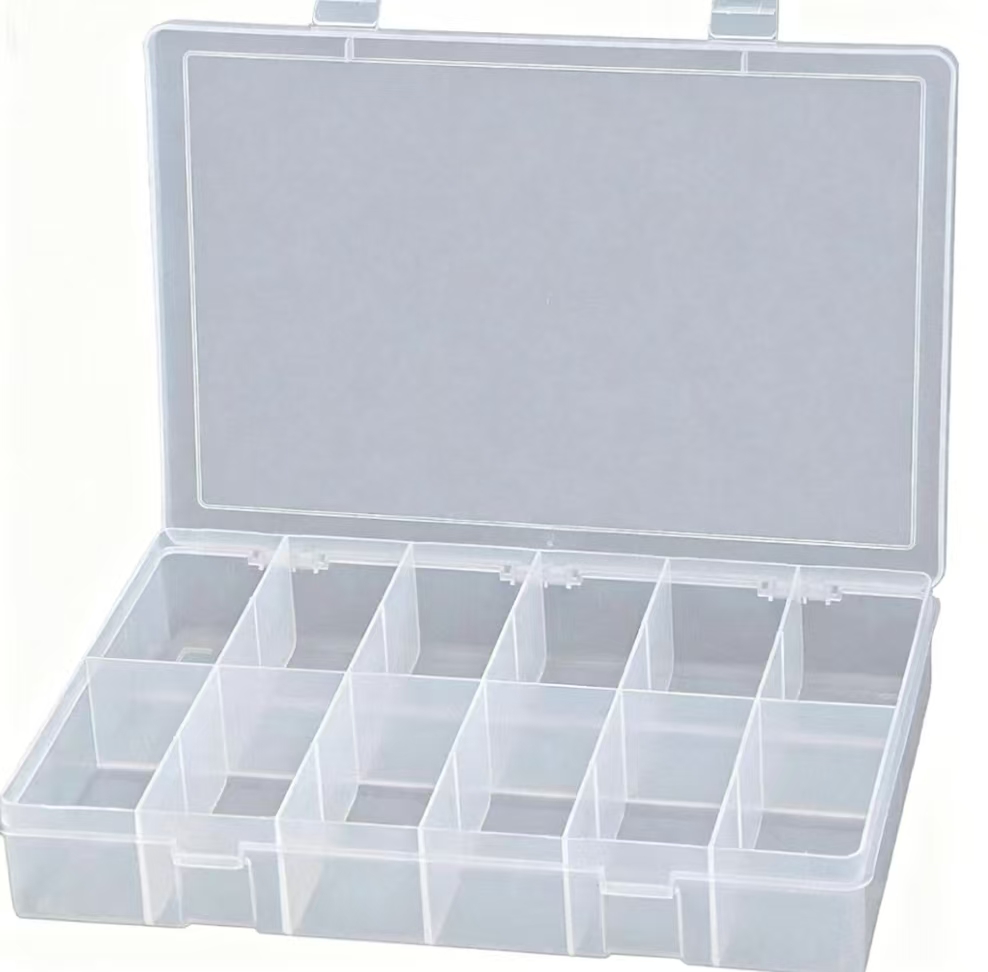

| Surtidos de Eslabones de Cadena de Rodillos ANSI | ANSI B29.1 | Kits multipieza en caja | Simple | Acero | Reparación en campo, acortamiento o alargamiento de cadena |
| Cadena de Rodillos Métrica y Eslabones | ISO 606 / DIN 8187 | 04B–28B | Simple, doble | Acero, acero inoxidable | Maquinaria métrica e importada, equipos OEM |

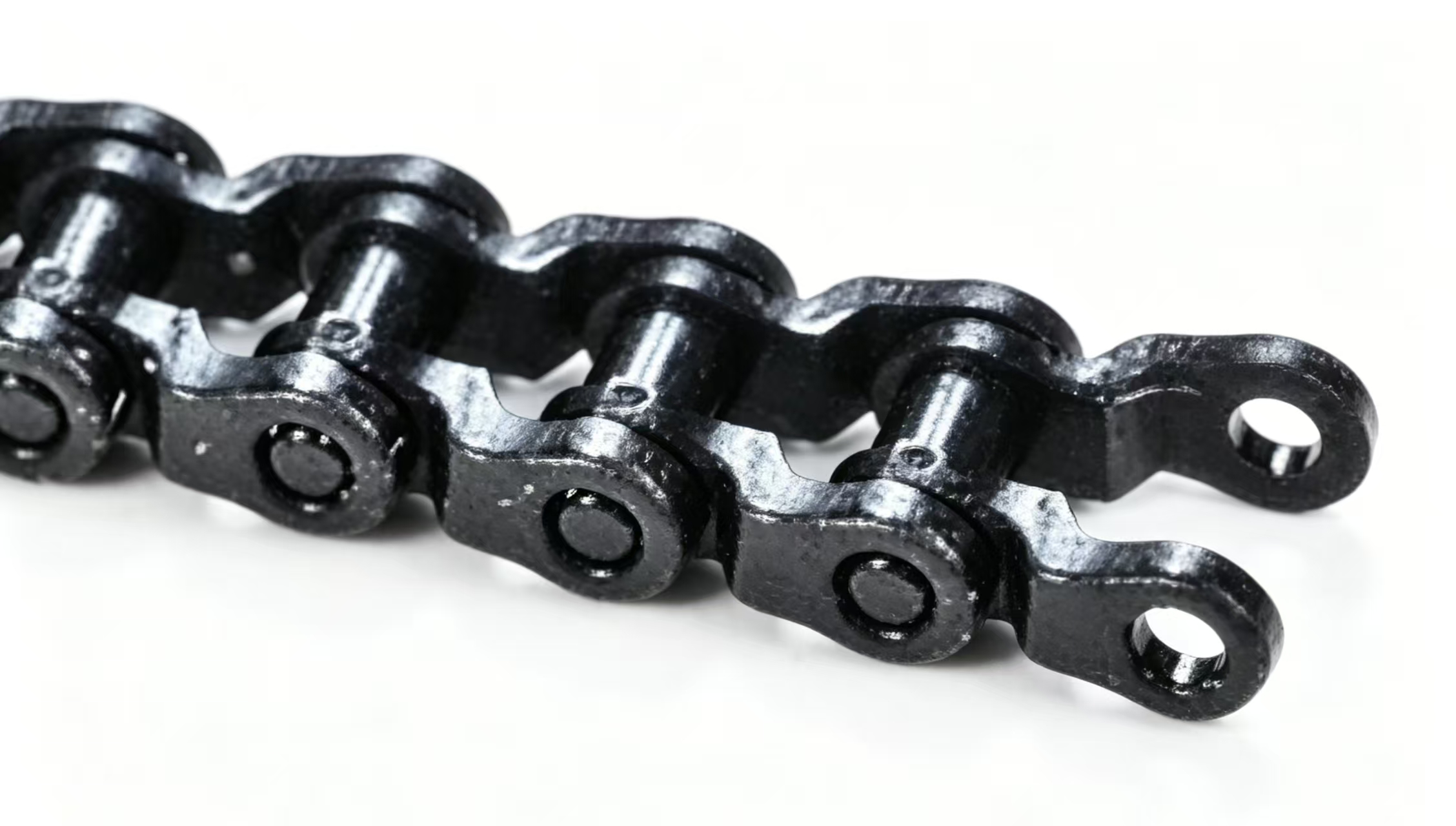

| Cadena de Rodillos Miniatura y Eslabones | Serie de paso miniatura | Paso de 0.1227″–0.1475″ | Simple | Plástico, acero inoxidable | Robótica, transportadores pequeños, instrumentos de precisión |
| Bujes para Cadenas y Transmisiones por Correa | — | Diámetro interior en pulgadas y métrico | — | Acero, acero inoxidable, hierro | Montaje de piñones, poleas o cubos en un eje |
Las cadenas ANSI y métricas (ISO) no son intercambiables en el mismo piñón, incluso con un paso similar, porque el diámetro del rodillo, el diámetro del pasador y las dimensiones de la placa de eslabón difieren entre ambas normas. La cadena de una sola hilera es la configuración estándar para la mayoría de las transmisiones; la cadena de doble y triple hilera añade filas paralelas de eslabones en un pasador común para aumentar la capacidad de carga dentro del mismo paso, utilizada cuando una transmisión necesita más capacidad de la que permitiría un paso de una sola hilera más grande.
¿Dónde se utiliza la cadena de rodillos?
- Transporte y manipulación de materiales — transportadores de paquetes, transferencia de material a granel, líneas de paletizado
- Equipos agrícolas — cosechadoras, empacadoras y otra maquinaria de recolección y procesamiento
- Procesamiento de alimentos y bebidas — líneas de embotellado, enlatado y empaquetado (opciones de acero inoxidable y resistentes a la corrosión)
- Maquinaria industrial general — transmisiones, cajas de engranajes y transmisión de potencia de baja a media velocidad
- Equipos ligeros y de precisión — transportadores pequeños, instrumentos y mecanismos compactos (cadena miniatura)
Preguntas Frecuentes
¿Cuál es la diferencia entre la cadena de rodillos ANSI y métrica (ISO)?
La cadena de rodillos ANSI (ANSI B29.1) utiliza pasos basados en pulgadas y tamaños comerciales numéricos como el n.º 40 o el n.º 60, mientras que la cadena de rodillos métrica (ISO 606, equivalente a DIN 8187 y British Standard) utiliza pasos métricos y tamaños comerciales de la serie B como 08B o 10B. Las dos no son intercambiables en el mismo piñón, incluso cuando la longitud del paso es similar, porque el diámetro del rodillo, el diámetro del pasador y las dimensiones de la placa de eslabón difieren entre las normas.
¿Cuál es la diferencia entre la cadena de rodillos y la cadena con accesorios?
La cadena de rodillos estándar tiene placas de eslabón lisas e ininterrumpidas, mientras que la cadena con accesorios reemplaza ciertas placas de eslabón con placas de accesorios que añaden pestañas o pasadores extendidos para que la cadena pueda transportar cangilones, listones, empujadores u otros componentes transportados. La cadena con accesorios utiliza el mismo paso y las mismas dimensiones de rodillo que el tamaño equivalente de cadena de rodillos estándar, por lo que funciona con las mismas ruedas dentadas.
¿Para qué se utiliza un surtido de eslabones de cadena de rodillos?
Un surtido de eslabones es un kit en caja de eslabones de conexión, eslabones acodados y eslabones de rodillo estándar en un único tamaño comercial, utilizado para reparaciones en campo, acortar o alargar una cadena existente, o ensamblar una longitud de cadena personalizada sin pedir un carrete completo.
¿Qué hacen los "bujes para transmisiones por cadena y correa" y forman parte de la cadena misma?
Estos bujes montan una rueda dentada, polea o cubo en un eje; son un componente de montaje en eje separado, no el buje interno dentro de cada eslabón de cadena de rodillos alrededor del cual gira el rodillo. Los estilos comunes incluyen de desconexión rápida (QD), de cono de bloqueo, de cono partido, de abrazadera de tornillo y para soldar.
¿Debo elegir cadena de rodillos de una sola hilera o de doble hilera?
La cadena de una sola hilera es la elección estándar para la mayoría de las cargas de transmisión de potencia y transporte, mientras que la cadena de doble hilera (o triple hilera) añade hileras paralelas de eslabones en un pasador común para aumentar la capacidad de carga dentro del mismo paso y ancho de rueda dentada. Elija cadena de varias hileras cuando la carga de la aplicación o el requisito de potencia exceda lo que puede soportar el paso equivalente de una sola hilera.
¿Cómo se identifica el tamaño de la cadena de rodillos?
El tamaño de la cadena de rodillos ANSI se identifica mediante un número comercial donde los dígitos representan el paso en octavos de pulgada; por ejemplo, la cadena n.º 40 tiene un paso de 4/8″ (0.5″) y la cadena n.º 60 tiene un paso de 6/8″ (0.75″). Un sufijo “-2” o “-3” indica una construcción de doble o triple hilera, mientras que la cadena métrica/ISO se designa con un número más “B” (p. ej., 08B, 10B) haciendo referencia a la serie de pasos ISO 606.
