XV60
Los pedidos al por mayor tendrán descuento, por favor contacte con nuestros comerciales para un presupuesto al por mayor.
Le enviaremos su pedido a través de FedEx en un plazo de 3 a 5 días laborables tras completar el pago y le enviaremos la información correspondiente a su correo electrónico.
Buscar el mejor precio?
Rellene el formulario de consulta y le ofreceremos la solución más adecuada.
Necesito precio industrial al por mayor.?
Envíe sus requisitos de volumen y le proporcionaremos una cotización personalizada para su escala.
Visión general |
|
| Número de pieza | XV60 |
Characteristics |
|
| Sistema de medición | Métrica |
| Tipo de rodamiento de rodillos | Cruzado |
| Clasificación ABEC | ABEC5(Available in ABEC7/9) |
| Agujeros | Con agujeros |
| Número de orificios por anillo(nϑr) | 16 |
Dimensions |
|
| Diámetro | 60 mm |
| Diámetro exterior | 110 mm |
| Anchura | 16 mm |
| Altura Anillo interior | 17 mm |
| Anchura anillo exterior | 16 mm |
| Diámetro interior del anillo exterior | 74.5 mm |
| Diámetro exterior del anillo interior | 73.5 mm |
| Diámetro de los orificios de fijación Anillo exterior | 5.6 mm |
| Precisión de funcionamiento Radial | 0.01 mm |
| Precisión de funcionamiento Axial | 0.01 mm |
| Profundidad de avellanado de los orificios de fijación | 5.4 mm |
| Pitch Circle Diameter Of Fixing Holes | 95 mm |
| Diámetro de avellanado de los orificios de fijación | 10 mm |
| Di | 60 mm Tolerance: J6 |
| Da | 110 mm Tolerance: h6 |
| DB | 56 mm |
| DS | 10 mm |
| Ha | 16 mm |
| Hi | 17 mm |
| La | 95 mm |
| TS | 54 mm |
Performance |
|
| Carga radial dinámica | 21.7 kN |
| Carga radial estática | 61 kN |
| Capacidad de carga C | 15.5 kN |
| Capacidad de carga básica Co | 29.5 kN |
| Carga radial máxima admisible contra el bloqueo por fricción (Frper) | 10.9 kN |
| Limitación de velocidad con precarga | 516 1/min |
| Limitación de velocidad con gálibo | 1032 1/min |
Properties |
|
| RoHS | Conforme |
| REACH | Conforme |
| Peso | 0.687 kg |

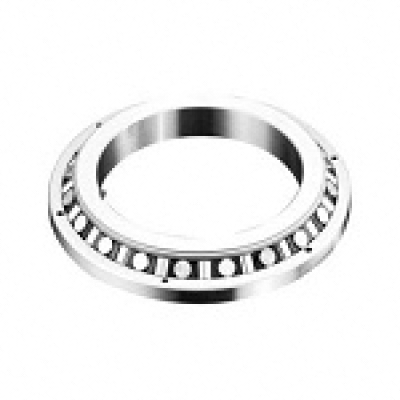

Características de diseño del rodamiento XV60
XV60 El rodamiento permite un montaje seguro y preciso en diversas estructuras. El diámetro exterior XV60 es 110 mm. Su diámetro interior es 60 mm. Este rodamiento es ideal para aplicaciones que requieren una elevada rigidez y una rotación suave, tanto si gira el anillo interior como el exterior, garantizando un rendimiento estable bajo cargas radiales y axiales.
¿Qué ventajas puede aportar el rodamiento [H?
- Fácil instalación: Los orificios de montaje pretaladrados permiten una fijación directa y segura, reduciendo el tiempo y el esfuerzo de montaje.
- Alta rigidez y capacidad de carga: El rodamiento está diseñado para soportar cargas radiales, axiales y de momento, ofreciendo una excelente rigidez y capacidad de carga en espacios compactos.
- Rotación suave: Los rodillos dispuestos en cruz garantizan una rotación suave y precisa, reduciendo la fricción y asegurando una gran precisión en el movimiento.
- Aplicación versátil: Es ideal para escenarios en los que el anillo interior o exterior necesita girar, lo que lo hace versátil para una amplia gama de maquinaria y equipos.
- Eficiencia espacial: Su diseño compacto permite su uso en aplicaciones donde el espacio es limitado, sin comprometer el rendimiento.
- Durabilidad mejorada: El rodamiento distribuye las cargas uniformemente, lo que minimiza el desgaste y aumenta la longevidad, incluso en condiciones de funcionamiento difíciles.
¿Para qué puede utilizarse el rodamiento [H?
- Robótica: Proporciona un movimiento de rotación preciso y una gran rigidez para articulaciones y manipuladores de robots.
- Máquinas herramienta: Garantiza una rotación estable y precisa en máquinas CNC, fresadoras y tornos, manejando cargas axiales y radiales.
- Mesas giratorias: Ofrece un posicionamiento preciso y una rotación suave, por lo que es ideal para mesas giratorias utilizadas en fabricación y pruebas.
- Equipos médicos: Adecuado para máquinas de imágenes médicas, como escáneres CT y sistemas MRI, donde tanto la alta precisión como la fiabilidad son críticas.
- Aeroespacial y defensa: Utilizados en sistemas de radar, sistemas de posicionamiento por satélite y otros equipos que requieren gran rigidez y movimientos suaves.
